电磁流量计的安装要点
发布时间：2023-02-20 09:36:44来源：hseauto.cn来源：..
字体: 大 中 小
（一）电磁流量计安装位置的选择
1.首先，电磁流量计必须处于一个干燥通风的地方，不能是潮湿和容易积水的地方安装；其次，要尽量避开淋雨和强光照射，周围的环境湿度必须要小于85%，温度也必须要小于60℃，这样才能保证电磁流量计处于一个正常的工作状态；最后，电磁流量计必须要避开周围设有大电机和大变压器这些具有强电磁场的设备，因为这些机器会影响到传感器的工作磁场，同时发出的信号也会收到干扰；
2.对分体型电磁流量计，转换器安装尽量靠近传感器，最好安装在室内，如果安装在室外，应采取防止日晒雨淋的必要措施，而且要方便于维修，适于活动的地方；3.电磁流量计安装的区域不能有强烈的震动，两侧的管道要加固支撑，不能安装在抽吸侧，阀门也应当安装在流量计的下游，最理想的位置就是在水泵的后端。
（二）电磁流量计的安装要求

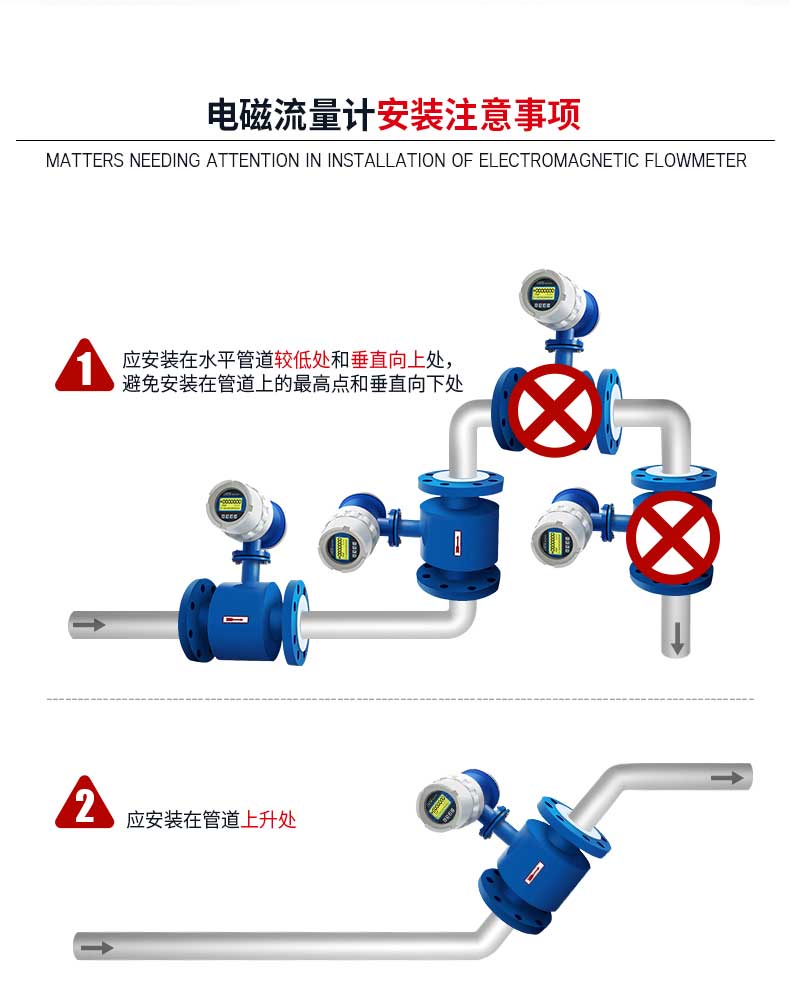

1.传感器既可安装在水平管道上，也可以安装在竖直管道上。在水平管道上安装，传感器的电极连线应保持水平位置，如果介质中含有气泡或者产生沉淀，不至于造成转换器输入端开路的现象。如果传感器的电极是垂直安装的话，位于下面的电极容易沾污，被沉淀物遮盖，位于上面的电极被气泡遮盖，造成仪表产生偏差和故障。在竖直管道上安装，液体流动方向应该自下而上，保证传感器始终充满介质；
2.测量管必须要在所有的时间内让管内充满介质，当满管时才能给出准确的测量，如果说安装流量计的位置有偏差，不能满管时，就要采取一定的措施使其满管。但是不可以在管道的最高点和出水口安装流量计，这样会影响测量值。如图2所示；
3.为了延长电磁流量计的使用寿命，针对液固两相流体，最好采用垂直安装。避免传感器衬里磨损不均造成的故障；
4.安装前后直管段为前面≥5D，后面≥2D-3D；5.缩径时的安装方法：当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异径锥管或修改部分管道，使其与传感器口径一致，但前后直管段至少须满足：前直管段≥5D，后直管道≥2D-3D.
