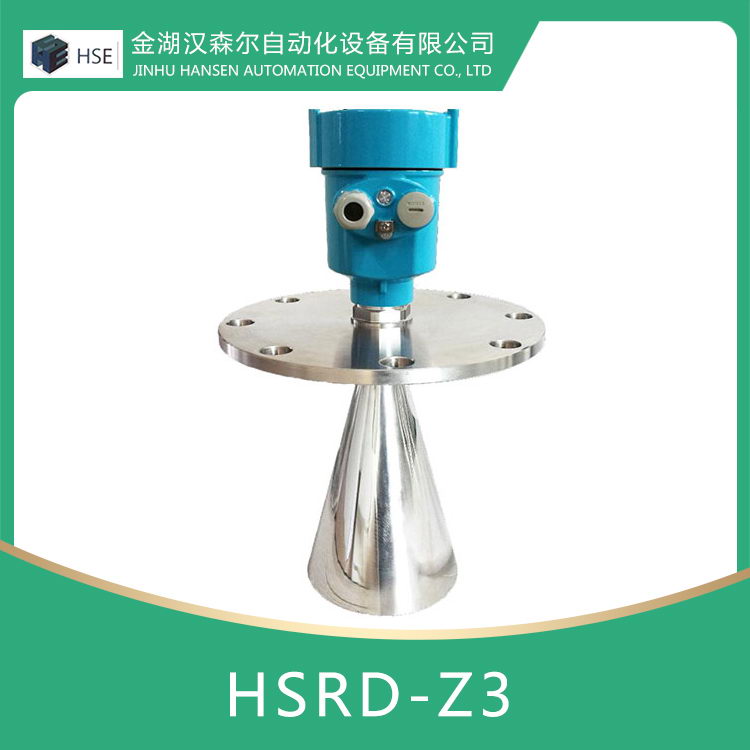

HSRD-Z3智能雷达液位计

发布时间:2022-05-22
HSRD-Z3智能雷达液位计

产品概述

/ product introduction
HSRD-Z系列传感器是先进的雷达式物位测量仪表,测量距离最大30米,可以用于存储罐、中间缓冲罐或过程容器的物位测量,输出 4…20mA模拟信号。
产品特点 技术参数 产品选型
订购热线:18915190866

产品简介

/  product introduction

        雷达物位计天线发射较窄的微波脉冲,经天线向下传输,这个脉冲以光速在空间传播,遇到被测介质表面,其部分能量被反射回来,被同一天线接收,发射脉冲和接收脉冲的时间间隔与天线到被测介质表面的距离成正比。由于电磁波的传播速度极高,发射脉冲和接收脉冲的时间间隔很小(纳秒量级)很难确认。6.8G系列雷达物位计采用一种特殊的相关解调技术,可以准确识别发射脉冲和接收脉冲的时间间隔,从而进一步计算出天线到被测介质表面的距离。

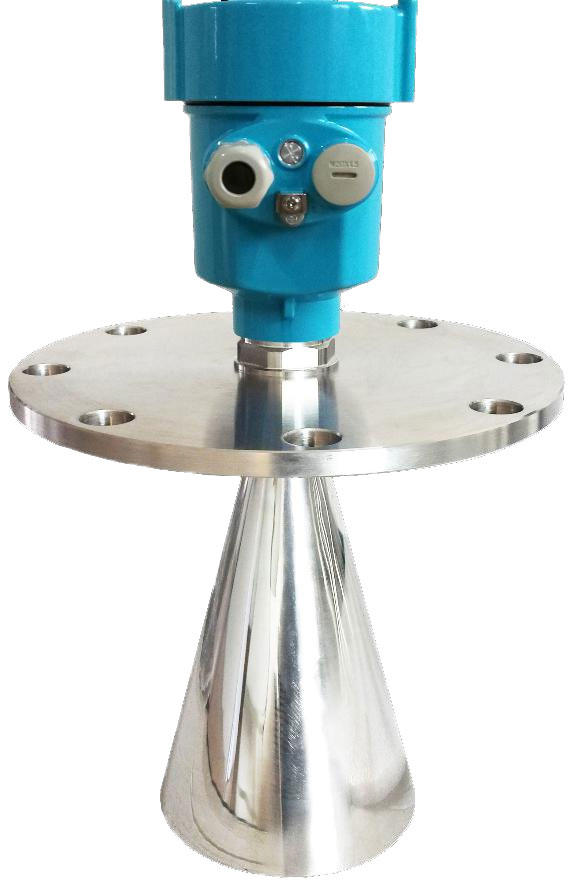

雷达物位计

产品特点

/  product characteristic
●采用先进的非接触式测量
●采用极其稳定的材料制造
●测量液体、固体介质的物位
●可以测量所有介电常数>1.8的介质
●测量范围0…20m(可以扩展到35米)
●采用两线制、回路供电的技术,供电电压和输出信号通过一根两芯电缆传输
●4…20mA输出或数字型信号输出
●分辨率1mm
●不受噪音、蒸汽、粉尘、真空等工况影响
●不受介质密度、粘稠度和温度的变化的影响
●过程压力可达40bar
●过程温度可达250℃

技术参数

/  technical parameters
应    用:【液体】存储容器、过程容器过程条件复杂
测量范围:30米
过程连接:螺纹/法兰(选配)
介质温度:-40~200℃
过程压力:-0.1~4.0MPa
天线结构:喇叭(不锈钢)
精    度:±15mm
频率范围:6.8GHz
电    源:两线制(DC24V)
             四线制(DC24V/AC220V)
信号输出:4~20mA / HART

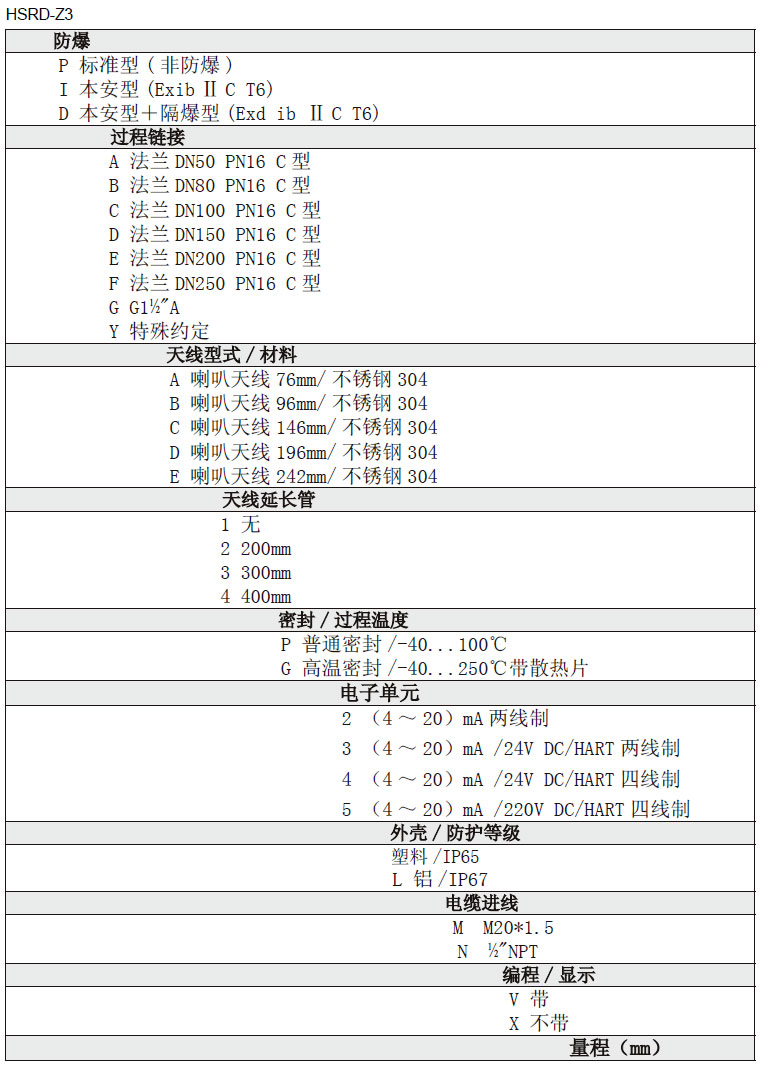

产品选型

/  product selection

雷达液位计
