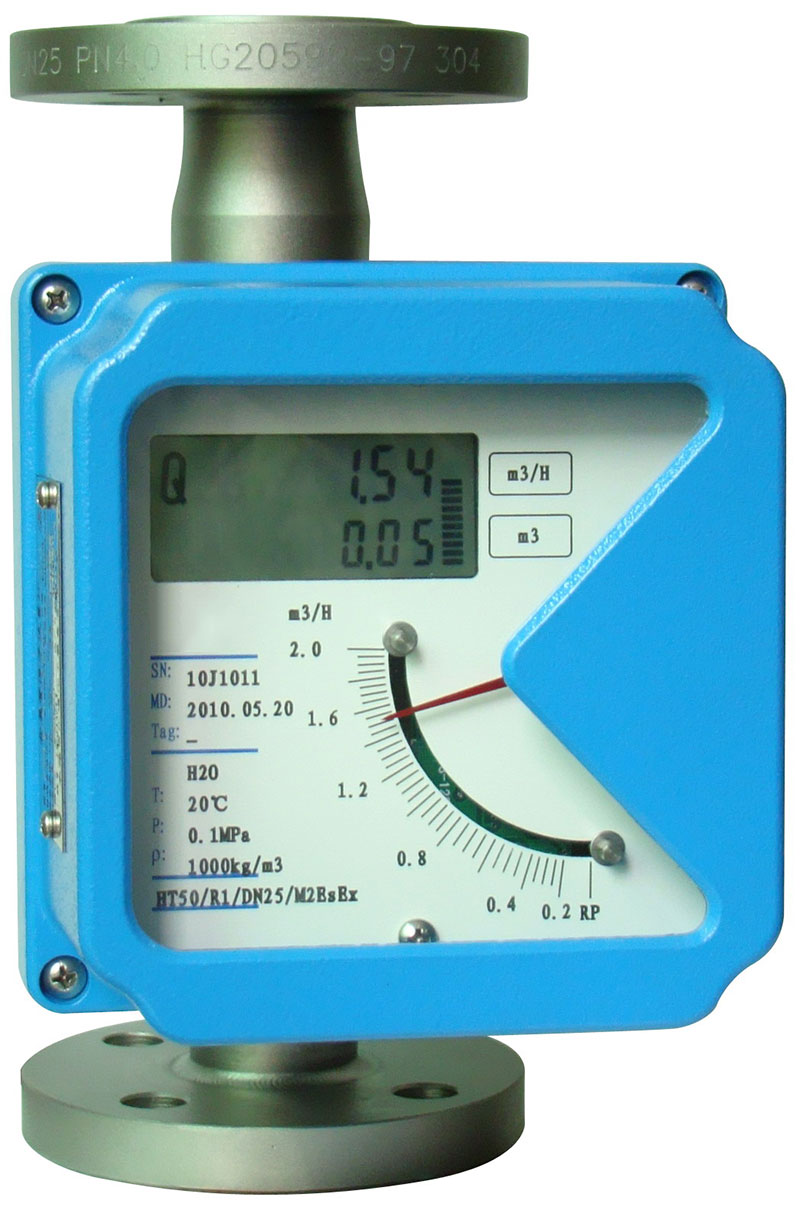

金属管浮子流量计
产品简介
/ product introduction
HSF系列金属管浮子流量计具有可选的多种触液材质，适合大多流体介质；隔爆及本安型流量计可用于危险场所；垂直、底进侧出、侧进侧出及水平安装等多种安装形式适于不同的现场工艺要求。另外，通过在指示器内安装符合HART@通讯协议的HSF01 流量计板卡， 用户就能够通过 PC机或HART@通讯协议手操器，对流量计进行组态和管理、实时监测过程变量，不同形式的流量计可实现对所测流量的就地指示、远传输出、限位报警及累积功能。精心设计的HSF 系列金属管浮子流量计具有良好的精度和可靠性，使其在复杂、恶劣的环境及介质条件下实现对流量的测量与控制，多年来在石油、化工、化肥、能源、冶金、制药、食品、水处理等领域得到广泛应用。
产品特点
/ product characteristic ● 单轴灵敏指示
● 非接触磁藕合传动
● 全金属焊接坚固结构
● 多种安装方式可选
● 外形高度一致，均为250mm
● 可用于易燃、易爆危险场合
● 金属管浮子流量计适于高温、高压及强腐蚀性介质
● 金属管浮子流量计具有就地指示、电远传、限位报警和现场累积功能
● 金属管浮子流量计工作可靠，维护量小，寿命长
● 现场按键组态功能
● 4～20mA 输出（两线制），叠加HART@数字通讯协议
● 用户可通过专用HART 调试软件与PC 机串口连接，对仪表进行现场标定、组态
● 金属管浮子流量计支持双变量显示，可任选瞬时流量、累积流量、百分比流量、输出电流交替显示
● 非接触磁藕合传动
● 全金属焊接坚固结构
● 多种安装方式可选
● 外形高度一致，均为250mm
● 可用于易燃、易爆危险场合
● 金属管浮子流量计适于高温、高压及强腐蚀性介质
● 金属管浮子流量计具有就地指示、电远传、限位报警和现场累积功能
● 金属管浮子流量计工作可靠，维护量小，寿命长
● 现场按键组态功能
● 4～20mA 输出（两线制），叠加HART@数字通讯协议
● 用户可通过专用HART 调试软件与PC 机串口连接，对仪表进行现场标定、组态
● 金属管浮子流量计支持双变量显示，可任选瞬时流量、累积流量、百分比流量、输出电流交替显示
技术参数
/ technical parameters
测量范围：水（20℃）：16～150,000 l/h
空气（0.1013 MPa，20℃）：0.5～4,000 m3/h
精度等级：标准型：±1.5% FS
特殊型：±1.0% FS
量 程 比：10∶1
工作压力：标准型：DN15～DN50 PN4.0 MPa；DN80～DN150 PN1.6 MPa
特殊型：DN15～DN50 PN25 MPa；DN80～DN150 PN16 MPa
介质温度：标准型：－80℃～＋300℃；PTFE 型：－25℃～＋80℃
介质粘度：DN15：<30 mPa·s DN25：<180 mPa·s DN50～DN80：<220 mPa·s DN100～DN150：<300 mPa·s
环境温度：就地指示型：－40℃～＋120℃
远传累积型：－40℃～＋80℃
连接法兰：标准型：DIN2501：DN15～DN50/PN4.0 MPa RF； DN80～DN150/PN1.6 MPa RF ANSI B16.5：1/2＂～6＂150 lbs/RF 或300 lbs/RF
特殊型：由用户指定的任意法兰标准，如：HG、HGJ、GB、JB、SH 标准
保温夹套：公称压力：PN1.6MPa；连接法兰：DN15 PN4.0
供电电源：24VDC or 3.6V 高能锂电池
防爆标志：本安型：iaⅡCT6
隔爆型：dⅡCT6
输 出：4～20mADC，叠加HART@数字通信协议
电气接口：M20×1.5 或1/2＂NPT
整体高度：250mm（垂直安装型）
压力损失：2.0～25 kPa (详见流量表)
防护等级：IP65
空气（0.1013 MPa，20℃）：0.5～4,000 m3/h
精度等级：标准型：±1.5% FS
特殊型：±1.0% FS
量 程 比：10∶1
工作压力：标准型：DN15～DN50 PN4.0 MPa；DN80～DN150 PN1.6 MPa
特殊型：DN15～DN50 PN25 MPa；DN80～DN150 PN16 MPa
介质温度：标准型：－80℃～＋300℃；PTFE 型：－25℃～＋80℃
介质粘度：DN15：<30 mPa·s DN25：<180 mPa·s DN50～DN80：<220 mPa·s DN100～DN150：<300 mPa·s
环境温度：就地指示型：－40℃～＋120℃
远传累积型：－40℃～＋80℃
连接法兰：标准型：DIN2501：DN15～DN50/PN4.0 MPa RF； DN80～DN150/PN1.6 MPa RF ANSI B16.5：1/2＂～6＂150 lbs/RF 或300 lbs/RF
特殊型：由用户指定的任意法兰标准，如：HG、HGJ、GB、JB、SH 标准
保温夹套：公称压力：PN1.6MPa；连接法兰：DN15 PN4.0
供电电源：24VDC or 3.6V 高能锂电池
防爆标志：本安型：iaⅡCT6
隔爆型：dⅡCT6
输 出：4～20mADC，叠加HART@数字通信协议
电气接口：M20×1.5 或1/2＂NPT
整体高度：250mm（垂直安装型）
压力损失：2.0～25 kPa (详见流量表)
防护等级：IP65
产品选型
/ product selection
