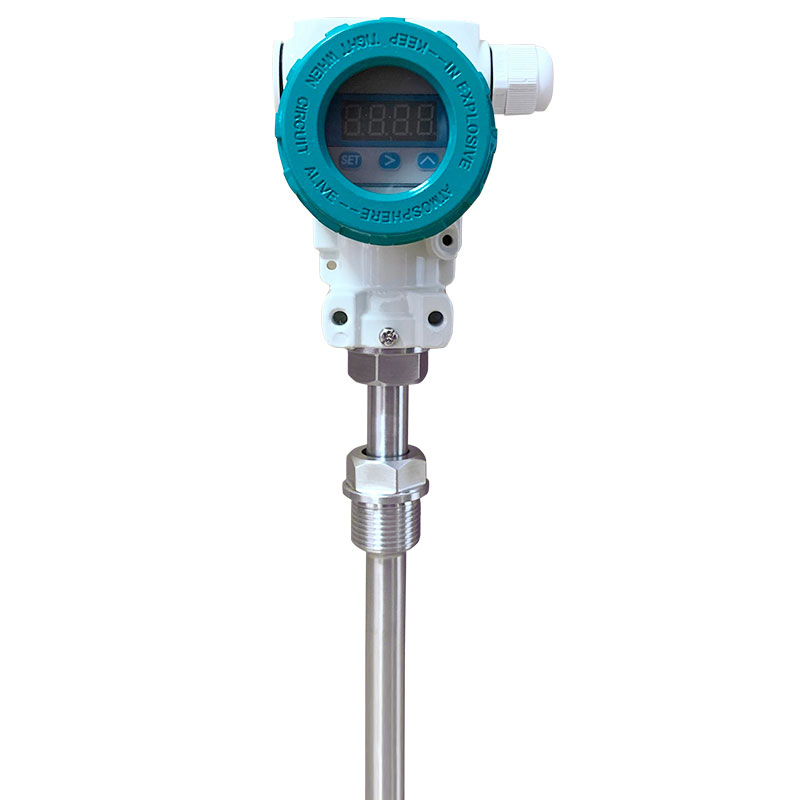

智能温度变送器
产品简介
/ product introduction
WB系列热电偶、热电阻温度变送器是自动化仪表中的现场安装式温度变送器单元，与工业热电偶、热电阻配套使用，它采用二线制传输方式（两根导线作为电源输入和信号输出的公用传输线）。将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线性的4-20m A、0-10mA的输出信号。
该变送器可直接安装在热电偶、热电阻的接线盒内与 之形成一体化结构。它作为新一代测温仪表可广泛应用于冶 金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。
产品特点
/ product characteristic
1.采用硅橡胶或环氧树脂密封结构,因此耐震、耐湿、适合在恶劣的现场境中安装使用;
2.现场安装在热电偶、热电阻的接线盒内使用,直接输出4～20m A、0～10mA的输出信号。这样既节约了昂贵的补偿导线费用,又提高了信号远距离传输过程中的抗干扰能力;
3.热电偶变送器具有冷端温度自动补偿功能;
4.精度高、功耗低，使用环境温度范围宽,工作稳定可靠;
5.适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构,也可以作为功能模块安装在检测设备中和仪表盘上使用;
6.智能型温度变送器可通过HART调制解调器与上位机 通讯或与手持器和PC机对变送器的型号、分度号、量程进行远程信息管理、组态、变量监测、校准和维护等功能;
7.智能型温度变送器可按用户实际需要调整变送器的显示方向,并可显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例;
2.现场安装在热电偶、热电阻的接线盒内使用,直接输出4～20m A、0～10mA的输出信号。这样既节约了昂贵的补偿导线费用,又提高了信号远距离传输过程中的抗干扰能力;
3.热电偶变送器具有冷端温度自动补偿功能;
4.精度高、功耗低，使用环境温度范围宽,工作稳定可靠;
5.适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构,也可以作为功能模块安装在检测设备中和仪表盘上使用;
6.智能型温度变送器可通过HART调制解调器与上位机 通讯或与手持器和PC机对变送器的型号、分度号、量程进行远程信息管理、组态、变量监测、校准和维护等功能;
7.智能型温度变送器可按用户实际需要调整变送器的显示方向,并可显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例;
技术参数
/ technical parameters
1、输入信号：热电偶：K、E、J、B、S、T、N。热电阻：Pt100、Cu100、Cu50（三线制、四线制）。智能型温度变送器的输入信号可通过PC机或手持器任意设置；
2、输出信号：在量程范围内输出4～20mA直流信号，与热电偶、热电阻的输入信号成线性或与温度成线性。智能型温度变送器输出4～20mA直流信号同时叠加符合HART标准协议通信信号；
隔离式温度变送器，输入与输出相隔离，隔离电压0.5KV，增加了抗共模干扰能力，更适合于计算机连网使用；
3、基本误差：0.5%FS、0.2%FS、智能型0.2%FS；
4、接线方式：二线制、三线制、四线制；
5、显示方式：四位LCD显示现场温度，智能型四位LCD可通过PC机或手持器设定使之显示现场温度、传感器值、输出电流和百分比例中的任一种参数；
6、工作电压：普通型12V～35V，智能型12V～45V，额定工作电压为24V；
7、允许负载电阻：500Ω（24V D C供电）；极限负载电阻R（max）=50(Vmin-12), 例如在额定工作电压24V时，负载电阻可在0-600Ω范围内选择使用。
8、工作环境：a: 环境温度-25～80℃（常规型）
-25～70℃（数显型）
-20～75℃（智能型）
b：相对湿度：5%～95%
c：机械振动f≤50Hz，振幅≤0.15mmd：无腐蚀气体或类似的环境；
9、温度影响系数：δ≤0.05%/℃；
2、输出信号：在量程范围内输出4～20mA直流信号，与热电偶、热电阻的输入信号成线性或与温度成线性。智能型温度变送器输出4～20mA直流信号同时叠加符合HART标准协议通信信号；
隔离式温度变送器，输入与输出相隔离，隔离电压0.5KV，增加了抗共模干扰能力，更适合于计算机连网使用；
3、基本误差：0.5%FS、0.2%FS、智能型0.2%FS；
4、接线方式：二线制、三线制、四线制；
5、显示方式：四位LCD显示现场温度，智能型四位LCD可通过PC机或手持器设定使之显示现场温度、传感器值、输出电流和百分比例中的任一种参数；
6、工作电压：普通型12V～35V，智能型12V～45V，额定工作电压为24V；
7、允许负载电阻：500Ω（24V D C供电）；极限负载电阻R（max）=50(Vmin-12), 例如在额定工作电压24V时，负载电阻可在0-600Ω范围内选择使用。
8、工作环境：a: 环境温度-25～80℃（常规型）
-25～70℃（数显型）
-20～75℃（智能型）
b：相对湿度：5%～95%
c：机械振动f≤50Hz，振幅≤0.15mmd：无腐蚀气体或类似的环境；
9、温度影响系数：δ≤0.05%/℃；

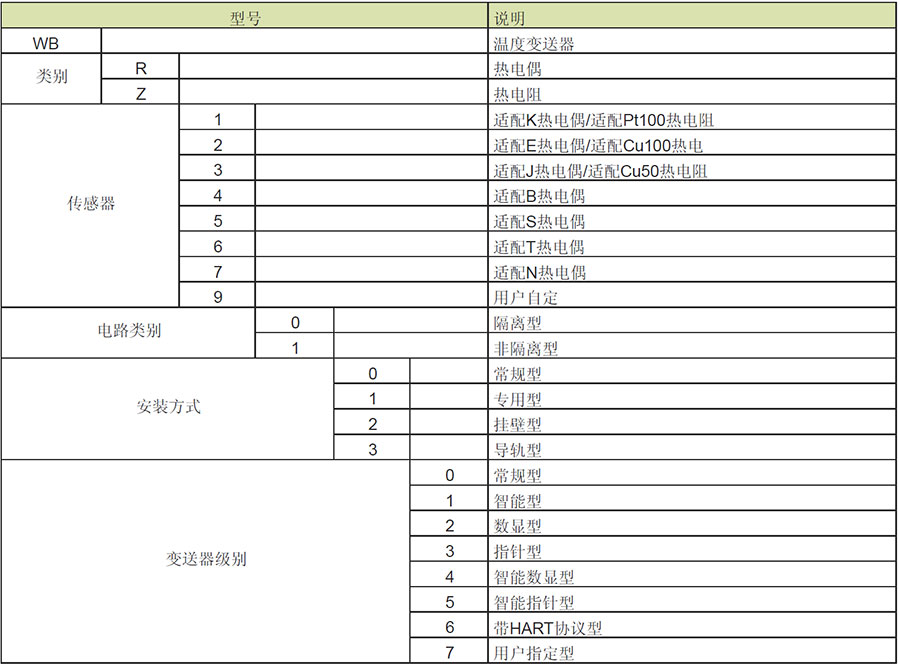

产品选型
/ product selection
