德尔塔巴流量计
产品简介
/ product introduction

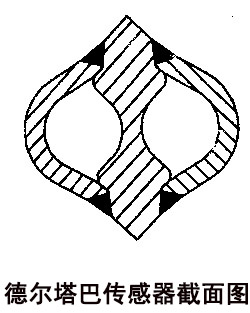

均速管HSDT德尔塔巴流量计采用曲面设计，截面本身是对称的，曲面分为三部分（如下图），迎面部分为平滑段，使探头平滑地与介质接触；第二部分为加速段，将介质的流速平均加速三倍，通过增加与介质的接触面，提高迎面段的压力；第三部分为高低压分界尖峰，突然阻力消失，在探头后面形成低压区，实际的彩色速谱可以充分反映介质流速的变化。所以说，均速管德尔塔巴流量计探头的设计满足了压损小和差压大的要求。

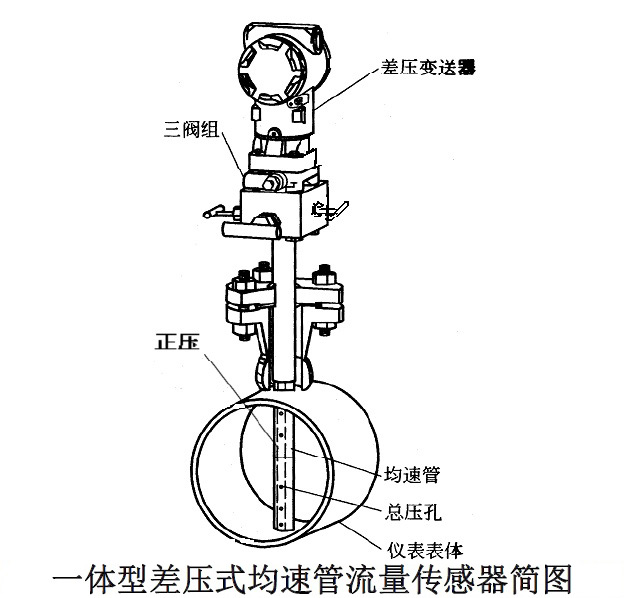

一般管道中的流速分布是不均匀的。如果是充分发展的流体，其速度分布为指数规律。为了准确计量，将整个圆截面分成四个单元面积相等的两个半圆及两个半环。德尔塔巴流量计的检测杆是由一根中空的金属管组成，布置在垂直于流向的工艺管道中，迎流面钻两对总压孔，分别处于各单元面积的中央，它们分别反映了各单元面积的流速大小。由于各总压孔是相通的，传至检测杆中的各点总压值平均后，由总压引出管经高压接头，送到变送器的正压室。
产品特点
/ product characteristic|
永久压损低 |
德尔塔巴流量计的永久压力损失仅占差压的2~15%，而一般孔板的永久损失却要占差压的40~80%。随着管径的增大，德尔塔巴永久压损可忽略不计，大大节省了动能成本 |
|
测量精度高、稳定性好 |
准确度高，并且长期稳定 |
|
量程比宽 |
量程比宽度达10：1 |
|
适用性广 |
可用于液体、气体和蒸汽流量等各种介质流量测量，可双向测量 |
|
有利于管道布局 |
德尔塔巴流量计不仅适用于圆形管道，也适用于矩形管道。德尔塔巴上下游直管段的长度要求比孔板低得多，给管道的布局设计带来了很大的灵活性，节省了费用 |
|
安装和维护更加简便 |
德尔塔巴流量计重量轻，安装拆御方便，无需起重工具，可以在被测管道不断流、不停车的情况下进行安装或拆卸 |
技术参数
/ technical parameters2.通用管径：15mm~15000mm；
3.直管段要求：通常情况下前7D、后3D保证测量精度1.0
4.测量精度：±1.0%：
5.重复精度：±0.1%；
6.适用压力：0~25Mpa，特殊应用可达40Mpa：
7.适用温度：-100℃~500℃，特殊应用可达800℃：
8.适用介质：空气、煤气、烟气、自来水、锅炉给水、含腐溶液、蒸汽等各种气液介质
9.参照标准：IS03966-197、JB/T5325-1991及GB/T2624-2006
10.连接方式：插入式法兰连接，插入式螺纹连接、管道式法兰连接、管道式螺纹连接
