HSR3100彩屏无纸记录仪

发布时间:2022-05-22

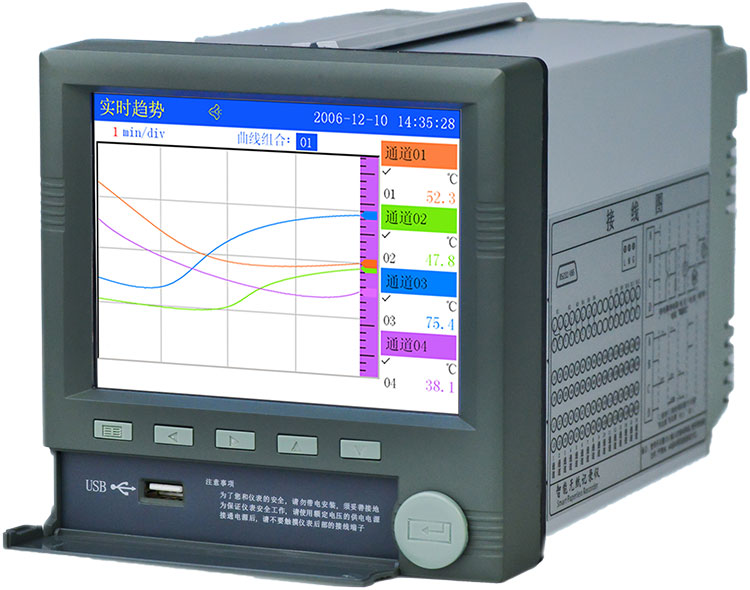

HSR3100彩屏无纸记录仪

产品概述

/ product introduction
HSR3100彩屏无纸记录仪显示信息量大、操作简单、界面友好:该记录仪无笔、无纸记录,日常维护工作量非常小,运行费用低;该记录仪采用5.6 英寸320*240点阵TFT高亮度图形液晶显示屏,具有画面清晰、性能稳定、色彩绚丽、视角宽,使用寿命长等特点; 该记录仪采用32位ARM微处理器,画面响应时间小于0.2秒。
产品特点 技术参数 产品选型
订购热线:18915190866

产品简介

/  product introduction



HSR3100系列经典彩屏无纸记录仪具有仪表显示信息量大、操作简单、界面友好,功能齐全等特点:可支持16路信号输入,可输入标准电流、标准电压、频率、毫伏、热电偶、热电阻等信号。具有传感器隔离配电输出、可支持继电器报警输出、变送输出、流量积算、温压补偿、历史数据转存、打印以及远程通讯功能。
无纸记录仪

产品特点

/  product characteristic
◆ 无笔、无纸记录,日常维护工作量非常小,运行费用低;
◆ 采用进口TFT 5.6 英寸320*240点阵图形液晶显示屏,高亮度LED背光永不黑屏,具有画面清晰、性能稳定、色彩绚丽、视角宽,使用寿命长等特点;
◆ 采用高速、高性能32位ARM微处理器,画面响应时间小于0.2秒,可同时实现16路信号采集、记录、显示和12路报警;
◆ 采用256M 大容量的FLASH闪存芯片存贮历史数据,掉电永不丢失数据;
◆ 全隔离万能输入,可同时输入多种信号,无需更换模块,通过软件组态即可;
◆ 显示工程量数据的数值范围更宽,可显示4 位数值:-999~9999;
◆ 可以组态显示:工程位号、工程单位、流量累积;
◆ 剪贴板的复制和粘贴功能方便用户的参数设置;
◆ 12路继电器报警输出,具有闪光报警显示,同时指示各路报警的下下限、下限、上限、上上限报警;
◆ 16 路温压补偿,支持补偿信号输入、常数可选,提供多种补偿模型,如过热蒸汽,饱和蒸汽、压力补偿等常用补偿模型;
◆ 支持外接微型打印机,手动打印数据、曲线,满足用户现场打印的需求;
◆ 配备标准USB 接口,支持USB 1.1 、2.0 优盘,历史数据转存快捷方便;
◆ 标准串行通讯接口: RS485 和 RS232C , 支持Modbus RTU协议;
◆ 采用新型开关电源,能在交流电源85VAC~265VAC、45~65HZ范围内正常工作;
◆ 提供变送器+24VDC隔离配电,简化了系统,节约了费用;
◆ 仪表集成硬件实时时钟,掉电情况下时钟也能准确运行,更方便企业计量管理;
◆ 全铝密封外壳及内部屏蔽板,保证仪表在恶劣的环境中正常工作。

技术参数

/  technical parameters



5.6英寸℉T真彩色图形液晶显示屏、320*240点阵、LED背光



实时显示:±0.2%F.S.;曲线显示:±0.5%F.S.;追忆精度:±0.2%F.S.

输入规格

全隔离万能输入,1~16通道信号输入,通道间全隔离,隔离电压大于1000V

电压输入

0-5V、1-5V、0-20mV、0-100mV

电流输入

0-10mA、4-20mA、0-20mA

电阻输入

Res(0-400Ω)

热电阻

PT100、Cu50、G53、Cu100、BA1、BA2

热电偶

S、B、K、T、R、E、N、J、F1、F2

频率输入

频率信号(PI)(频率范围:0-30000HZ)

隔离阻抗

20MΩ@1000V

配电输出

变送器配电+24VDC,最多16路隔离或集成配电,配电≤30mA/路;

变送输出

最多支持8路通道的4-20mA标准电流变送输出,负载能力750Ω(最大)

报警输出

最大12路继电器触点输出,触点容量1A@250VAC/1A@30VDC,最大触点容量可定制

通讯接口

提供RS232C和RS485两种通讯接口供用户选择,支持Modbus RTU协议

掉电保护

所有数据保存FLASH存储器中,无需后备电池,确保历史数据与组态参数不会因掉电丢失

供电电源

220VAC/50HZ交流电源供电;支持DC24V,DC12V直流电源供电

记录保存

循环记录、存储年限10年以上

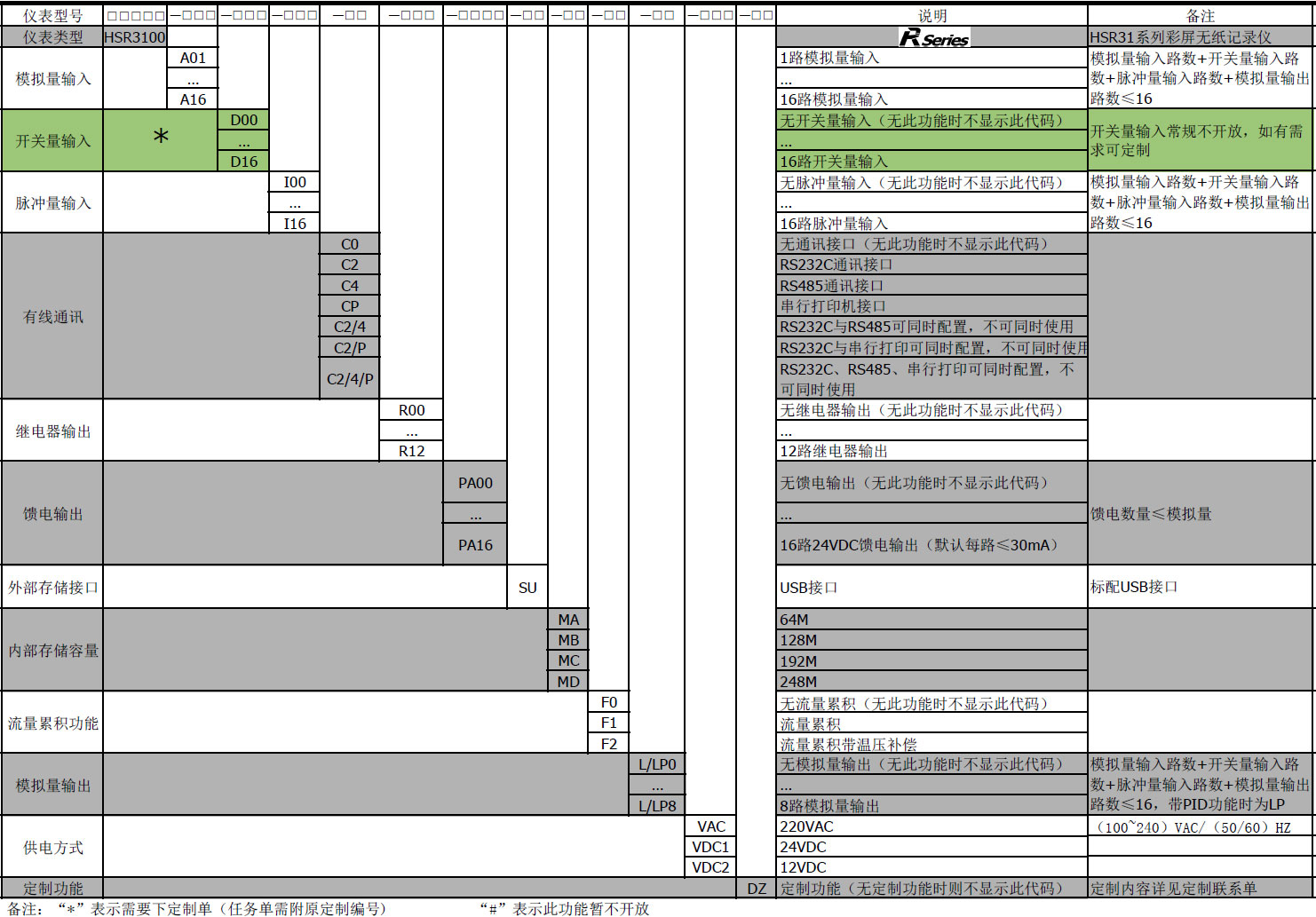

产品选型

/  product selection

无纸记录仪
