液体涡轮流量计
产品简介
/ product introduction

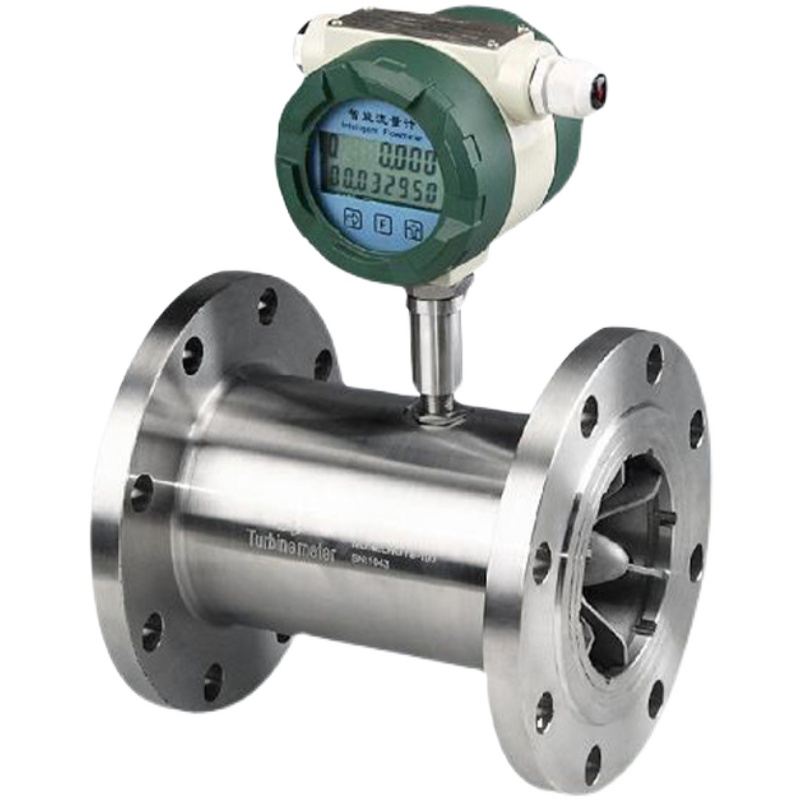

HSLW系列涡轮流量计具有结构简单，计量精度高，使用寿命长，操作简单，容易检修等特点。传感器内的涡轮在流体作用下产生旋转，使信号检测器的磁场产生变化，因此在信号检测器的线圈中感应出交变电压，在经过放大器放大、滤波、整形输出方波信号。此信号电压的频率与叶轮的转速成正比，即与流体的流量（流速）成正比。
产品特点
/ product characteristicHSLW系列涡轮流量计采用全硬质合金(碳化钨)屏蔽式悬臂梁结构轴承，集转动轴承与压力轴承于一体，大大提高了轴承寿命，并可在少量泥沙与污物的介质中工作。传感器采用不锈钢结构，(涡轮采用2Cr13)防腐蚀性能好，采用红宝石轴承并配硬质合金(LT6)轴套保证了涡轮传感器的使用寿命和长期的稳定性，钐钴永磁合金作为信号检测器，输出信号强，磁稳定性好，可在0-125℃介质正常工作。流量计本身具有自整流的结构，小型轻巧，结构简单，可在短时间内将其组合拆开，安装使用相当方便。
技术参数
/ technical parameters
◆测量介质：低粘度液体
◆传感器精度：±0.5%；±1.0%（特定可达0.2%）
◆重 复 性：指示值的±0.2%
◆环境温度：0℃~120℃
◆相对湿度：5%~95%
◆防爆标志：ExdⅡBT4
◆防护等级：IP67
A 现场显示型
本智能流量计是采用先进单片微机技术设计的新型流量计显示
仪表，与脉冲信号输出的流量传感器（如涡轮、旋涡）配套。
可显示瞬时流量和累计总量。
累计流量：八位数字。
瞬时流量：四位数字。
显示精度：±1个显示单位。
信号输出：脉冲输出：1-3000Hz外供+12~+24VDC电源
电流输出：4-20mA外供+24VDC电源（两线制）
内置2节3V锂电池并联供电。
小信号切除功能。
B 脉冲输出型
工作电压：+12VDC或+24VDC两种（客户定货前必须选定一
种供电电源）。
信号传输距离：小于250米。
输出信号：方波信号
幅值：+12VDC供电幅值大约为10V
+24VDC供电幅值大约为20V
接线：脉冲输出型放大器对外引线为三根，红线、白线和屏
蔽。红线接正电源，白线为脉冲输出和其它显示仪或设备连接，屏
蔽接地。
4～20mA输出型
工作电压：外供电+24VDC（两线制）
输出信号：4-20mA或1-5V、4mA对应涡轮流量传感器零流量，
20mA对应涡轮流量传感器最大流量。流量范围是涡轮流量传感器
铭牌。
信号传输距离：小于250米。
接线：4-20mA输出型放大器对外引线为红线和白线。
红线为电源线，白线为信号线。
D 分体远传显示型
工作电压：外电源供电220VAC
信号传输距离：小于250米
显示仪瞬时四位：累计总量九位显示
显示仪尺寸：横式：160mm×80mm
竖式：80mm×160mm
显示仪带4-20mA输出并能与计算机连接
继电器输出可实现上下限报警、批量控制、定量控制等
◆传感器精度：±0.5%；±1.0%（特定可达0.2%）
◆重 复 性：指示值的±0.2%
◆环境温度：0℃~120℃
◆相对湿度：5%~95%
◆防爆标志：ExdⅡBT4
◆防护等级：IP67
A 现场显示型
本智能流量计是采用先进单片微机技术设计的新型流量计显示
仪表，与脉冲信号输出的流量传感器（如涡轮、旋涡）配套。
可显示瞬时流量和累计总量。
累计流量：八位数字。
瞬时流量：四位数字。
显示精度：±1个显示单位。
信号输出：脉冲输出：1-3000Hz外供+12~+24VDC电源
电流输出：4-20mA外供+24VDC电源（两线制）
内置2节3V锂电池并联供电。
小信号切除功能。
B 脉冲输出型
工作电压：+12VDC或+24VDC两种（客户定货前必须选定一
种供电电源）。
信号传输距离：小于250米。
输出信号：方波信号
幅值：+12VDC供电幅值大约为10V
+24VDC供电幅值大约为20V
接线：脉冲输出型放大器对外引线为三根，红线、白线和屏
蔽。红线接正电源，白线为脉冲输出和其它显示仪或设备连接，屏
蔽接地。
4～20mA输出型
工作电压：外供电+24VDC（两线制）
输出信号：4-20mA或1-5V、4mA对应涡轮流量传感器零流量，
20mA对应涡轮流量传感器最大流量。流量范围是涡轮流量传感器
铭牌。
信号传输距离：小于250米。
接线：4-20mA输出型放大器对外引线为红线和白线。
红线为电源线，白线为信号线。
D 分体远传显示型
工作电压：外电源供电220VAC
信号传输距离：小于250米
显示仪瞬时四位：累计总量九位显示
显示仪尺寸：横式：160mm×80mm
竖式：80mm×160mm
显示仪带4-20mA输出并能与计算机连接
继电器输出可实现上下限报警、批量控制、定量控制等

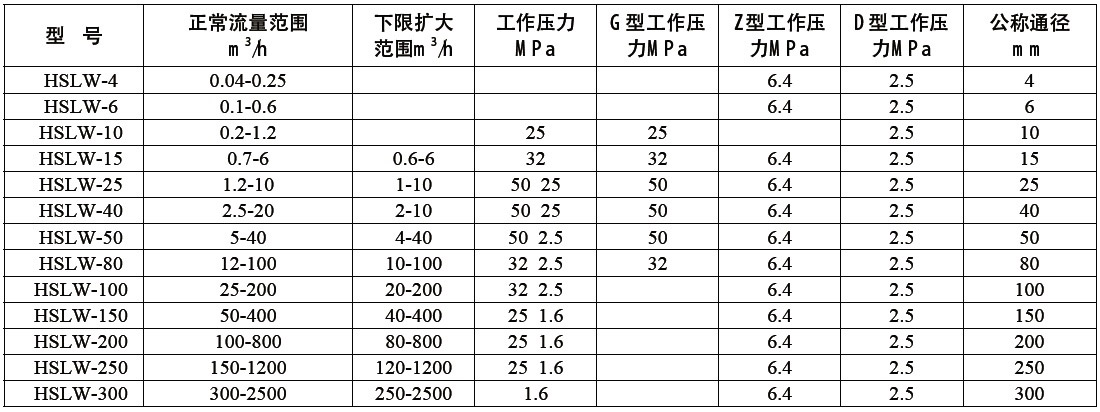

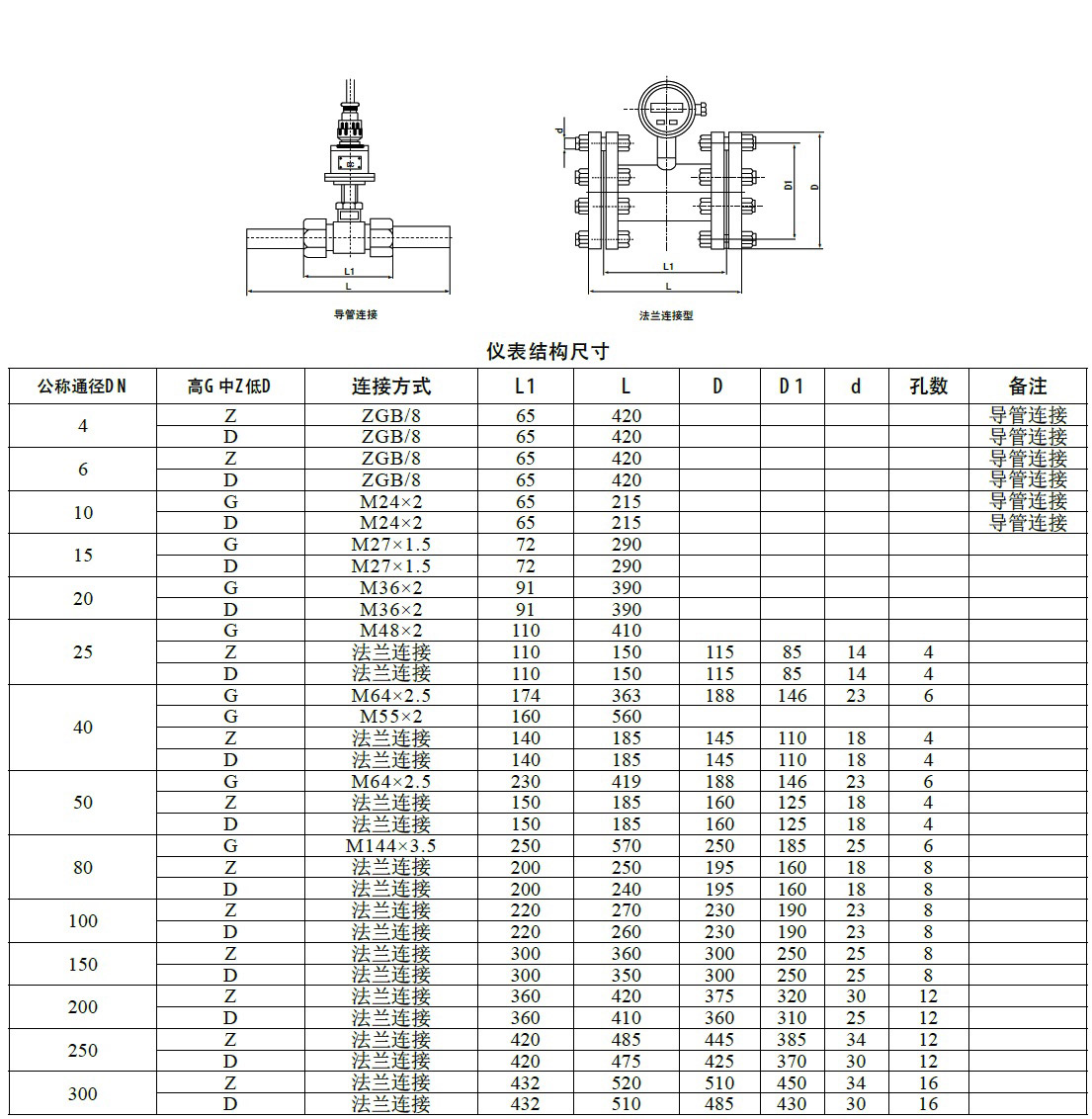

产品选型
/ product selection
