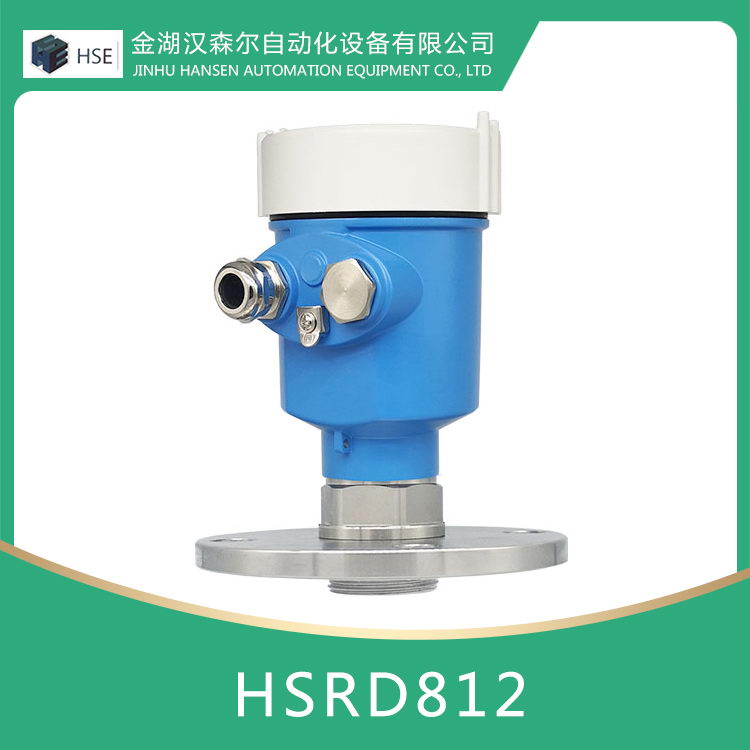

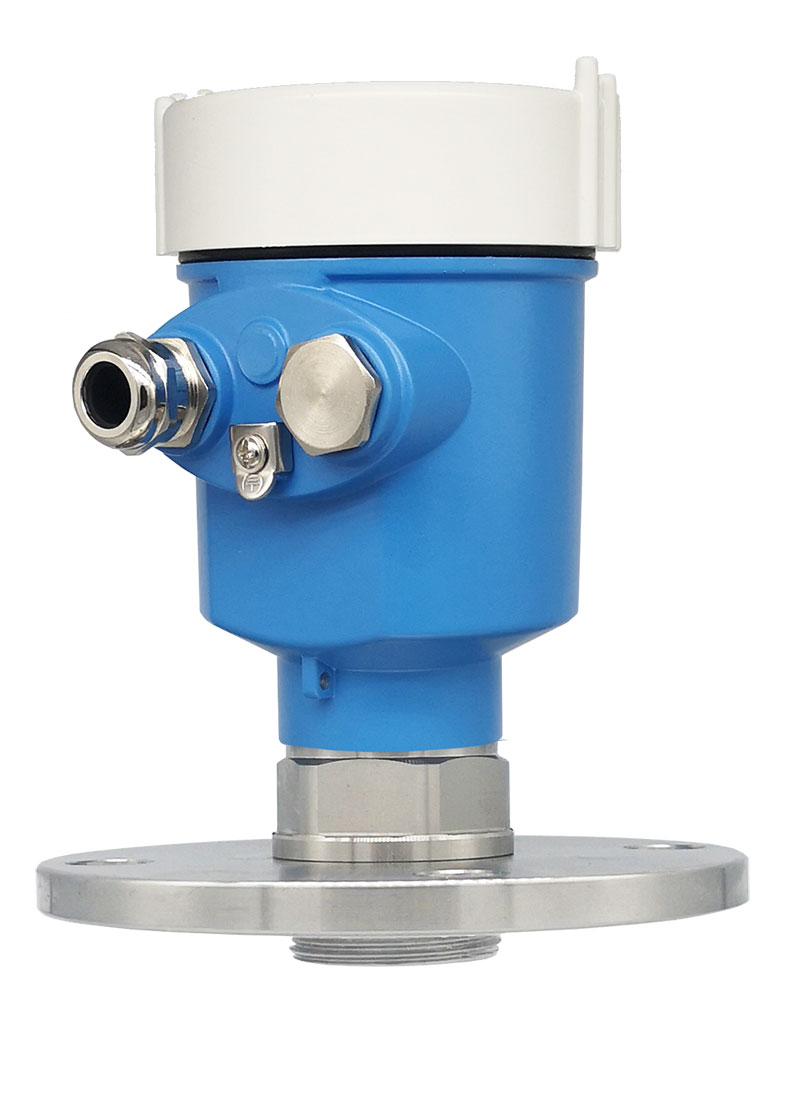

80G雷达物位计HSRD812
产品简介
/ product introduction
HSRD81系列80G雷达物位计采用调频连续波(FMCW) 技术。天线发射高顿的调频雷达信号，雷达信号的频率线性增加。发射的雷达信号经被测量介质反射后由同一天线接收。在同一时刻，发射信号频率与接收信号频率的频率差与被测距离成正比。采集到的频率差信号，经快速傅里叶变换(FFT) 得到反射回波的频谱，并以此计算得出待测月标的距离。
产品特点
/ product characteristic 80G 雷达相对于26G 或6G 雷达具有频率更高，波长更短，波束角更小，能量更加集中的特点，加上FMCW 技术的应用，使其具有以下特点：
量程大，盲区小
波束角小，天线尺寸小，便于安装。受罐体接管尺寸，障碍物影响小
测量精度高，抗干扰能力强，可靠性高。
量程大，盲区小
波束角小，天线尺寸小，便于安装。受罐体接管尺寸，障碍物影响小
测量精度高，抗干扰能力强，可靠性高。
技术参数
/ technical parameters
应用： 液体
测量范围：0~30m
过程连接：法兰
过程温度：(-40～150)℃/(-40～200)℃
过程压力：(-0.1～0.1)MPa/(-0.1～2.5)MPa
精度： ±2mm
天线材质：透镜天线/不锈钢+PTFE
频率： 80GHz
防爆等级：Exia IICT6/Exd IICT6
防护等级：外壳铝壳IP67/ 塑料壳IP65
输出信号：(4～20)mA/HART/RS485(Modbus)
现场显示：点阵液晶，可显示曲线（标配）
供电： 两线制(DC24V)
四线制(DC24V 或AC220V)
测量范围：0~30m
过程连接：法兰
过程温度：(-40～150)℃/(-40～200)℃
过程压力：(-0.1～0.1)MPa/(-0.1～2.5)MPa
精度： ±2mm
天线材质：透镜天线/不锈钢+PTFE
频率： 80GHz
防爆等级：Exia IICT6/Exd IICT6
防护等级：外壳铝壳IP67/ 塑料壳IP65
输出信号：(4～20)mA/HART/RS485(Modbus)
现场显示：点阵液晶，可显示曲线（标配）
供电： 两线制(DC24V)
四线制(DC24V 或AC220V)
产品选型
/ product selection
