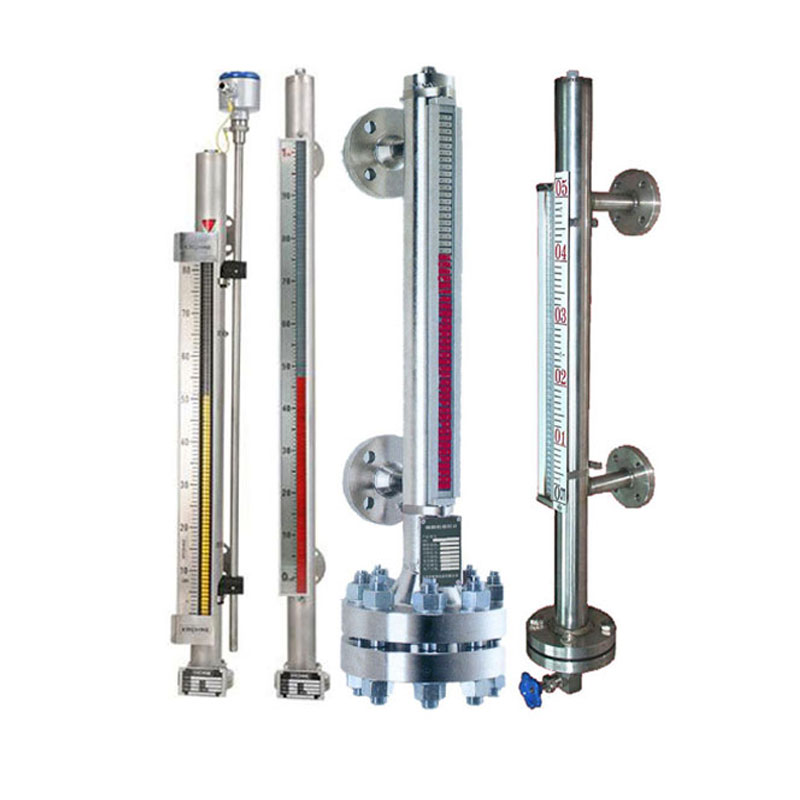

磁翻板液位计
产品简介
/ product introduction
HS-UHZ 型磁性翻柱（磁翻柱）液位计有一个容纳浮球的腔体（称为主体管或外壳），它通过法兰或其他接口与容器组成一个连通器；这样它腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色（液面以下红色、以上白色），两色交界处即是液面的高度。
产品特点
/ product characteristic
磁翻板液位计是在借鉴国内外同类产品的基础上，积极吸收、揉合众多产品的优点，通过公司技术人员的精心设计而成的，采用优质磁体和进口电子元件。产品具有：
测量范围大，读数直观清晰；
密封结合面少，不易渗漏,安全可靠；
指示部分与被测介质完全隔离；
易于安装、维修方便。
技术参数
/ technical parameters|
应 用 |
用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测 |
|
测量误差 |
10mm |
|
测量范围： |
300~12500mm |
|
输出形式 |
现场显示、报警、4-20MA信号变送输出 |
|
介质密度 |
≥0.45g/cm3 |
|
介质温度 |
≤450℃ |
|
介质粘度 |
≤0.15pa·s |
|
工作压力 |
≤6.3Mpa |
|
连接方式 |
法兰式，螺纹式，在线安装式 |
|
安装方式 |
侧装、顶装 |
|
连接方式 |
法兰DN20、DN25 |
|
材质 |
各种牌号不锈钢、PVC等 |
|
防护等级 |
IP66 |
|
防爆等级 |
Exd Ⅱ BT6.ExiacT6 |

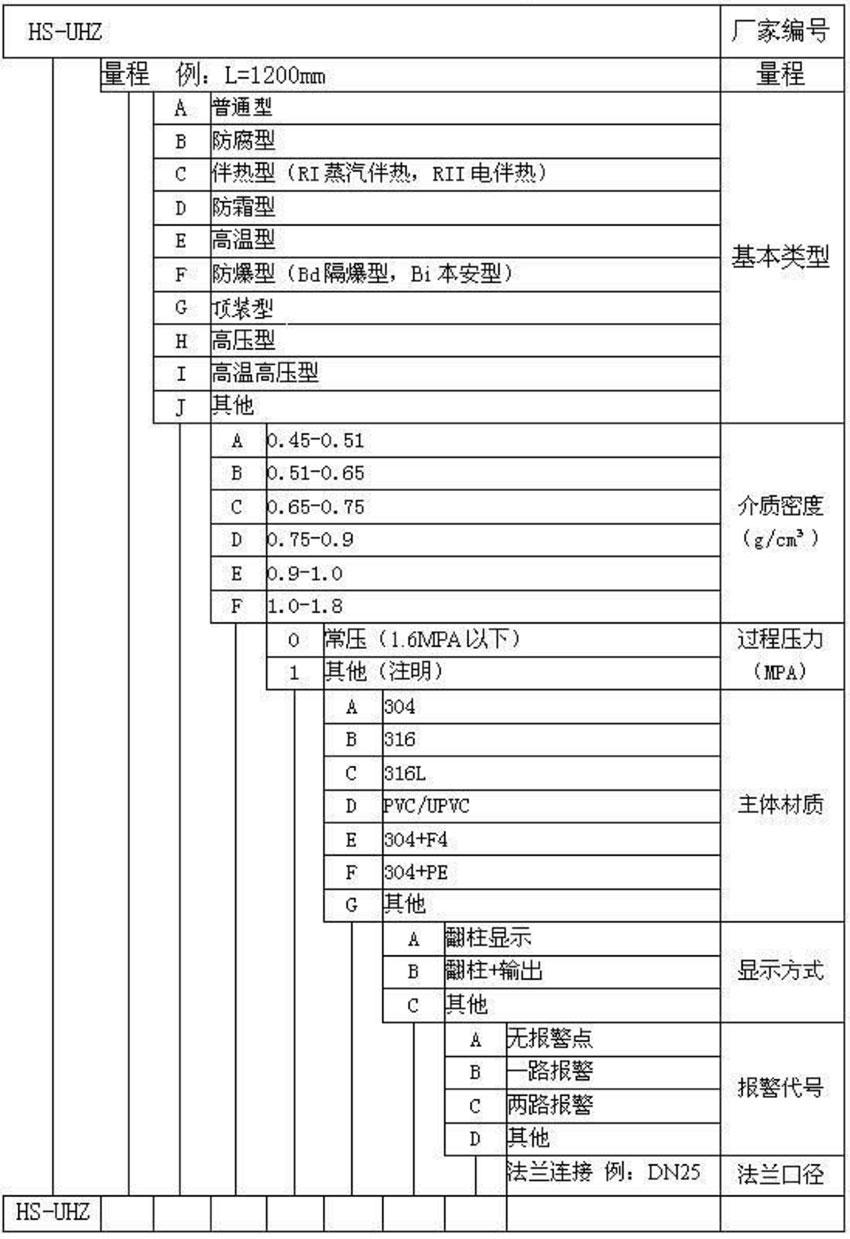

产品选型
/ product selection
