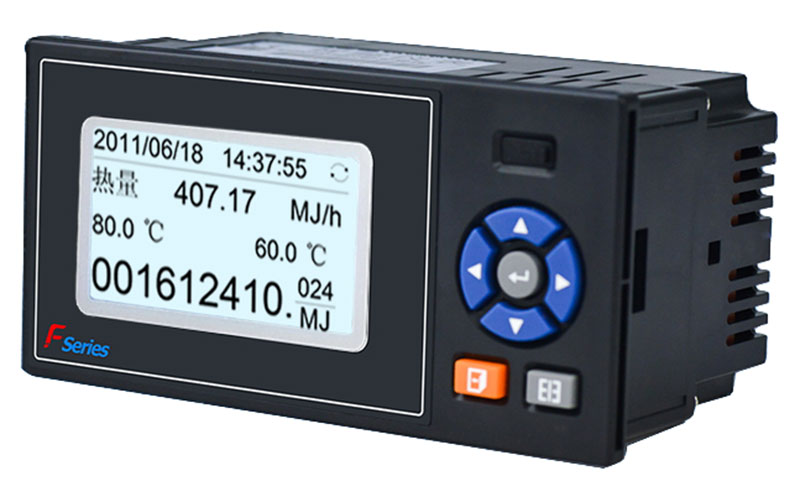

HS3000H系列热量积算仪
产品简介
/ product introduction
HS3000H系列热量积算仪针对现场温度、流量等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，尤其适合贸易结算和计量管理，可广泛应用于导热油锅炉、水暖等供热系统及楼宇空调热交换系统，对传热、传质实现在线计量，从而为企业能源管理、能源消耗计量、技术经济提供依据。
产品特点
/ product characteristic ⊙适用流量计和流体介质范围广泛。
⊙同时具备液态热载体热量计量或冷媒体冷量计量功能，一表两用。
⊙流量单位自动换算，差压式流量计的流量系数自动运算。
⊙贸易结算功能：可对高/低流量启用协议结算，可对停电启用补足结算。
⊙应急容错功能：供/回温度信号异常时，使用应急参数值进行补偿运算。
⊙调试演算功能：支持查看各变送器/传感器信号原始值；支持查看流量热量计算中的各种中间参数如密度，温差，焓差等。
⊙审计记录：停电记录。
⊙报警列表：支持记录流量、热（冷）量、供温、回温、差压/频率/体积等瞬时量或累积量报警信息。
⊙累积报表：支持累积流量、热（冷）量日报表、月报表及年报表。
⊙通讯功能：标准Modbus RTU协议，支持RS485、RS232C通讯接口。
⊙变送功能：支持标准电流变送输出，信号来源通道可选。
⊙同时具备液态热载体热量计量或冷媒体冷量计量功能，一表两用。
⊙流量单位自动换算，差压式流量计的流量系数自动运算。
⊙贸易结算功能：可对高/低流量启用协议结算，可对停电启用补足结算。
⊙应急容错功能：供/回温度信号异常时，使用应急参数值进行补偿运算。
⊙调试演算功能：支持查看各变送器/传感器信号原始值；支持查看流量热量计算中的各种中间参数如密度，温差，焓差等。
⊙审计记录：停电记录。
⊙报警列表：支持记录流量、热（冷）量、供温、回温、差压/频率/体积等瞬时量或累积量报警信息。
⊙累积报表：支持累积流量、热（冷）量日报表、月报表及年报表。
⊙通讯功能：标准Modbus RTU协议，支持RS485、RS232C通讯接口。
⊙变送功能：支持标准电流变送输出，信号来源通道可选。
技术参数
/ technical parameters
■显示
屏幕：128*64点阵灰白屏液晶显示器（LCD）
精度：实时显示：±0.2%F.S
追忆精度：±0.2%F.S.
■处理器
采用高性能的ARM Cortex-M332位的RISC内核
■输入功能
流量通道：模拟量信号：4-20mA、0-10mA等信号：
频率信号：Fr（范围：0.0-5000.0HZ，低电平≤1V，高电平≥5V）
温度通道：0-10mA、4-20mA、Pt100-Pt1000等信号
■输出功能
配电输出：提供1组（F12）12VDC及1组（Q24）24VDC传感器电源，输出电流单路最大30mA
变送输出：支持1路标准电流4-20A变送输出（来源通道可选），负载能力5002（最大）继电器输出：支持2路
继电器输出，触点容量3A@250VAC/3A@30VDC，可组态上上限、上限、下限、下下限报警
■通讯功能
通讯接口：提供RS232C和RS485两种通讯接口供用户选择，支持Modbus RTU协议，波特率--（1200、2400、4800、9600）
■供电电源
交流供电电源：220VAC，50HZ交流电源供电；支持24VDC（18VDC-36VDC）
直流电源供电；支持12VDC（9VDC-18VDC）直流电源供电
■误差精度
时钟误差：±2秒/天
■工作环境
环境温度：0~50℃（避免日光直晒）
环境湿度：0~85%R.H（无凝结）
（禁止在易燃、腐蚀性环境下工作）
海拔高度：<2000米
■仪表净重
净重：≤1.0Kg
屏幕：128*64点阵灰白屏液晶显示器（LCD）
精度：实时显示：±0.2%F.S
追忆精度：±0.2%F.S.
■处理器
采用高性能的ARM Cortex-M332位的RISC内核
■输入功能
流量通道：模拟量信号：4-20mA、0-10mA等信号：
频率信号：Fr（范围：0.0-5000.0HZ，低电平≤1V，高电平≥5V）
温度通道：0-10mA、4-20mA、Pt100-Pt1000等信号
■输出功能
配电输出：提供1组（F12）12VDC及1组（Q24）24VDC传感器电源，输出电流单路最大30mA
变送输出：支持1路标准电流4-20A变送输出（来源通道可选），负载能力5002（最大）继电器输出：支持2路
继电器输出，触点容量3A@250VAC/3A@30VDC，可组态上上限、上限、下限、下下限报警
■通讯功能
通讯接口：提供RS232C和RS485两种通讯接口供用户选择，支持Modbus RTU协议，波特率--（1200、2400、4800、9600）
■供电电源
交流供电电源：220VAC，50HZ交流电源供电；支持24VDC（18VDC-36VDC）
直流电源供电；支持12VDC（9VDC-18VDC）直流电源供电
■误差精度
时钟误差：±2秒/天
■工作环境
环境温度：0~50℃（避免日光直晒）
环境湿度：0~85%R.H（无凝结）
（禁止在易燃、腐蚀性环境下工作）
海拔高度：<2000米
■仪表净重
净重：≤1.0Kg

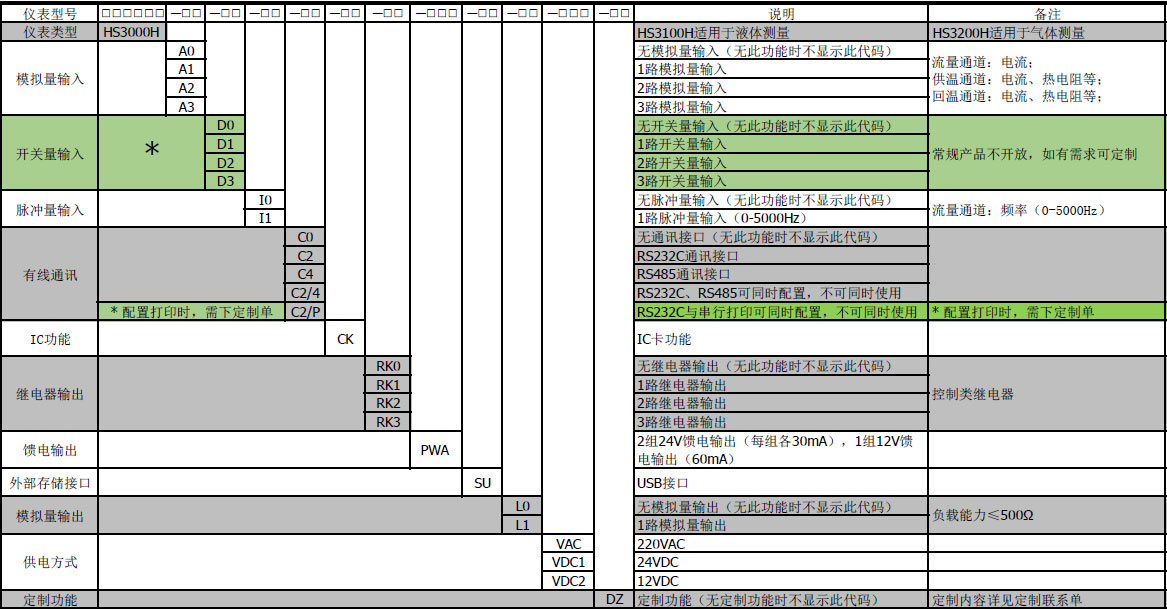

产品选型
/ product selection
