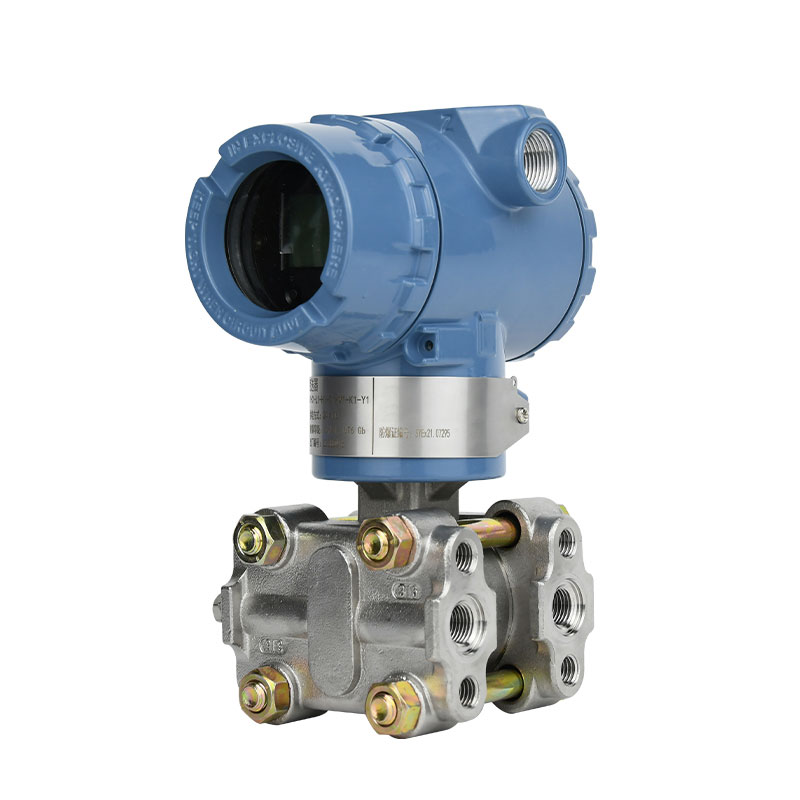

HS3351型压力变送器
产品简介
/ product introduction
本压力变送器以微处理器为核心的压力仪表，它在传统电容式变送器的结构上增加了通讯和其他功能。用通讯手操器或采用HART协议的其它主机可在控制室、变送器现场或只要同控制回路相连的任何地方同它进行双向通讯（读、写数据和诊断）。
产品特点
/ product characteristic
●高精度，量程比为50:1
●量程范围从160Pa至40MPa
●过程隔离膜片为316L不锈钢、哈氏合金、钽膜片、蒙乃尔等可选
●小型，轻便易于安装
●带有EEPROM,断电时不会丢失数据
技术参数
/ technical parameters|
应 用 |
测量压力、差压、液位、流量等多种工业参数，可以广泛应用于石油、化工、电力、冶金等行业。 |
|
测量对象 |
液体、气体、蒸汽 |
|
精度 |
0.1级、0.2级、0.5级 |
|
环境温度 |
-40℃～85℃ （无显示） / -30℃～70℃ （有显示） / 30℃～60℃ （防爆型式 IC） |
|
贮藏温度 |
-40℃～100℃（无显示） / -40℃～85℃ （有显示） |
|
介质温度 |
-20℃～+550℃ |
|
环境湿度 |
5%～100%RH |
|
温度影响 |
每28℃（50℉）变换时的影响所调量程≥0.1最大量程：±[0.019% 最大量程 +0.125% 所调量程]所调量程＜0.1最大量程：±[0.025%最大量程+0.125%所调量程] |
|
阻尼调整 |
时间常数0～15秒 |
|
更新时间 |
0.2秒 |
|
启动时间 |
≤5秒 |
|
显示 |
可选的6位数字及5位字母LCD液晶显示模块 |
|
负载电阻 |
0～1500Ω（通常情况时） / 250～550Ω（使用HART通讯时） |
|
输出 |
模拟：2线的4～20mA / 数字：HART，FF，PA等信号 |
|
电源 |
9～32VDC（FF、PA仪表） / 9～17.5VDC（FF、PA防爆型仪表） 11.9～42VDC（HART仪表） / 11.9～30VDC（HART防爆型仪表） |
|
绝缘 |
在端子与外壳之间：500Vrms（707VDC） |
|
长期稳定性 |
12个月为最大量程的±0.1% |
|
静压影响 |
最大量程的±0.25%/13.8MPa |
|
安装位置影响 |
最大零点漂移为0.24kPa |
|
电源影响 |
小于所校量程的0.005%/V |
|
防爆性能 |
本质安全型 Ex ia IIC T4 |
|
防护等级 |
IP65 |
|
振动影响 |
任意轴向0～200Hz，误差为最大量程的±0.05%/g |
|
电磁兼容 |
符合GB/T 18268-2000 |
产品选型
/ product selection|
代码 |
变送器结构类型① |
备注 |
||||
|
HS1151 |
汉森尔1151型压力/差压变送器 |
|
||||
|
HS3351 |
汉森尔3351型压力/差压变送器 |
|
||||
|
HS3351T |
汉森尔3351T型直接安装式压力变送器 |
|
||||
|
代码 |
测量类型② |
DR |
DP |
GP |
HP |
AP |
|
DR |
HS微差压变送器 |
* |
|
|
|
|
|
DP |
HS差压变送器 |
|
* |
|
|
|
|
GP |
HS表压变送器 |
|
|
* |
|
|
|
HP |
HS高静压变送器 |
|
|
|
* |
|
|
AP |
HS绝压变送器 |
|
|
|
|
* |
|
代码 |
测量范围③ |
DR |
DP |
HP |
GP |
AP |
|
2F |
(0—0.1～1)kPa |
* |
|
|
|
|
|
3E |
(0—1～6)kPa |
|
* |
* |
* |
|
|
4E |
(0—6～40)kPa |
|
* |
* |
* |
* |
|
5E |
(0—40～200)kPa |
|
* |
* |
* |
* |
|
6E |
(0—0.16～1)MPa |
|
* |
* |
* |
* |
|
7E |
(0—0.4～2)MPa |
|
* |
* |
* |
* |
|
8E |
(0—1.6～8)MPa |
|
|
|
* |
* |
|
9E |
(0—4～20)MPa |
|
|
|
* |
|
|
0E |
(0—6～40)MPa |
|
|
|
* |
|
|
代码 |
准确度等级④ |
|
|
|
|
|
|
1 |
0.1级 |
|
|
|
|
|
|
2 |
0.2级 |
|
|
|
|
|
|
5 |
0.5级 |
|
|
|
|
|
|
代码 |
防爆类型 ⑤ |
|||||
|
P |
普通型 |
|||||
|
d |
隔爆型 dⅡBT4 |
|||||
|
i |
本质安全型 iaIICT6 |
|||||
|
代码 |
静压等级 ⑥ |
|
|
|
|
|
|
1 |
≤2.5 一般静压 |
|
|
|
|
|
|
2 |
≤6.4 一般静压 |
|
|
|
|
|
|
3 |
≤10 一般静压 |
|
|
|
|
|
|
4 |
≤16 高静压 |
|
|
|
|
|
|
5 |
≤25 高静压 |
|
|
|
|
|
|
6 |
≤32 高静压 |
|
|
|
|
|
|
代码 |
显示表头 ⑦ |
|||||
|
/ |
无现场显示 |
|||||
|
M1 |
(0～100)%线性指针表 |
|||||
|
M3 |
3 1/2位LCD数字显示器 |
|||||
|
M4 |
3 1/2位LED数字显示器 |
|||||
|
M5 |
智能LCD显示器 |
|||||
|
选型举例： |
HS3351 DP 3E S 22 M5 C1 B1汉森尔3351型差压变送器量程为3E智能带HART协议，带LCD显示，管装弯支架。 |
|||||
