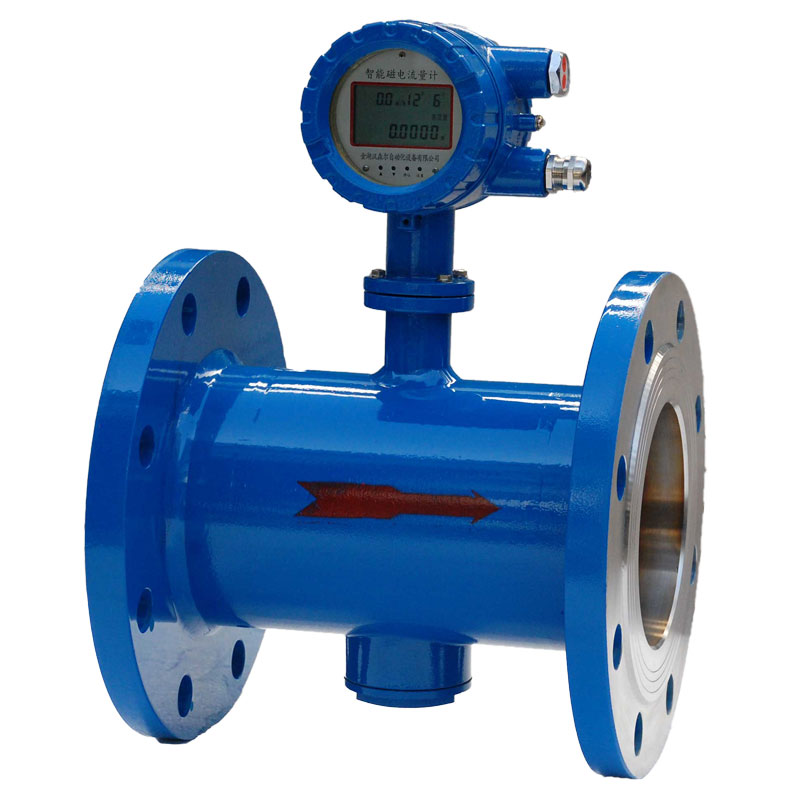

磁电流量计
产品简介
/ product introduction
HSLC系列智能磁电流量计是一种速度式流量仪表，是集信号检测及微电子智能化技术于一体的新型智能流量仪表，流量计由流量传感器（一次仪表）和智能积算仪（二次仪表）组成。
HSLC系列智能磁电流量计是利用法拉第电磁感应定律的原理，当液体运动时，由管道中旋涡引起液体切割磁场，感应电势由测量电极检出，通过前置电路放大、滤波、整形，并送至以CPU为核心的微处理器，完成数据的采集、放大和处理，实现流体瞬时流量、累积流量的显示及流量数据与微机系统之间的通讯和控制。
产品特点
/ product characteristic
HSLC系列智能磁电流量计由于磁电技术和智能技术的完美结合使其兼有旋涡流量计和电磁流量计两种仪表的优点，并大大提高了流量计的抗震性,可靠性及稳定性，可水平、垂直或倾斜任意角度安装，对上游直管段要求较低。
流量传感器（一次表）采用不锈钢材料，无衬里及可动部件，不易堵塞、耐磨、抗腐蚀。
智能积算仪（二次仪表）采用微功耗技术，碱性电池供电，可用于无电源场所使用；更换一次电池可连续使用2年以上。它不仅能显示日期、总流量和瞬时流量，而且能存储2000个以上的日流量数据以备查询。内部的单片机设有六段线性流量误差修正功能，使计量精度得到保证。小流量信号切除功能，用户可设置下限频率，从而切除干扰性小流量信号。信号输出种类齐全，脉冲信号输出（1000－10000个/m3）、4－20mA信号输出、RS485信号输出（可提供配套的通讯协议及软件），为计算机自动化管理提供方便。
技术参数
/ technical parameters|
参数 |
性能指标 |
||
|
水平式 |
角式 |
||
|
公称通径 |
DN20～DN300 大于DN300特殊订货 |
DN25～DN80 |
|
|
工作压力 |
1.0MPa～42MPa |
||
|
量程比 |
常规流量上、下限之比为20∶1（即详见“3.2口径的选择”中的说明，并可参考“表3-2公称口径与量程范围参考表” ）。 大于20∶1特殊订货。 |
||
|
测量精度 |
±1.0%；±1.5%；±2.0% |
||
|
介质电导率 |
≥5μs/cm |
||
|
电源电压 |
无电源环境内部3V电池供电； 信号输出时外供5～24V直流电源 |
||
|
输出信号 |
有源脉冲 |
脉冲信号1000～10000个/m3；信号幅度：低电平0V,高电平4－23V |
|
|
无源脉冲 |
开关信号：导通阻抗≤100Ω，关闭阻抗：＞2MΩ |
||
|
4～20mA |
工作电压：15～24V；输出电流4～20mA（负载阻抗：250Ω） |
||
|
RS485 |
RS485 或RS232通讯口 |
||
|
壳体材质 |
不锈钢 |
碳钢 |
|
|
法兰标准 |
按GB/T9112～9124-2000 |
||
|
防爆等级 |
ExibIIBT4 |
||
|
连接电缆 |
外径φ6±1mm电缆屏蔽线 |
||
产品选型
/ product selection

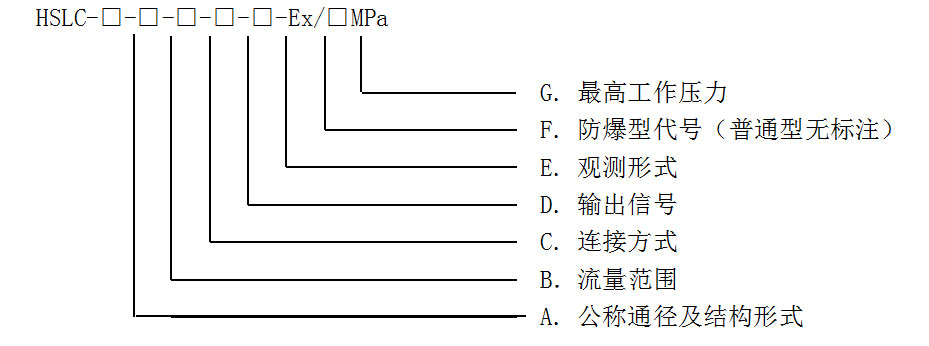

型号含义

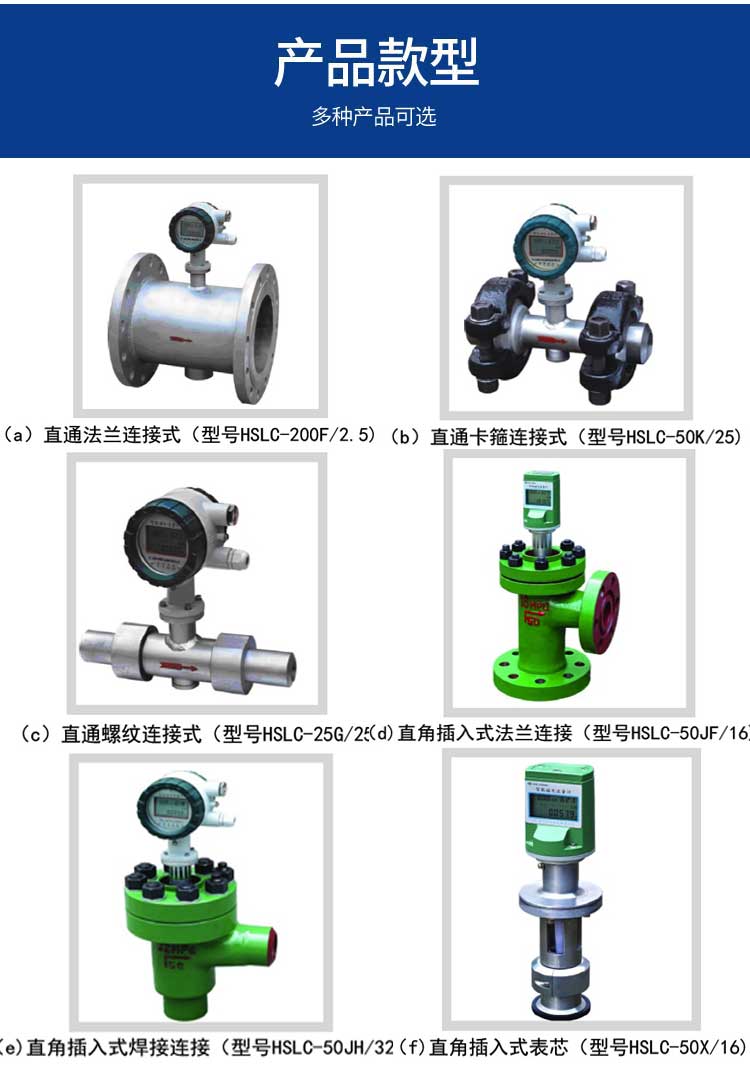

A: 公称通径及结构形式（DN20-300;J表示直角插入式;水平整体式无标注）
B：流量范围
C: 连接方式（K:卡箍连接;G:螺纹接头快装式;H:焊接式;法兰连接无标注）
D: 输出信号:1.有源脉冲信号（三线制）
2.无源脉冲信号（二线制）
3.4-20mA信号（二线制）
4.RS485通讯信号
E: 观测形式（F:分体式;一体式无标注）
