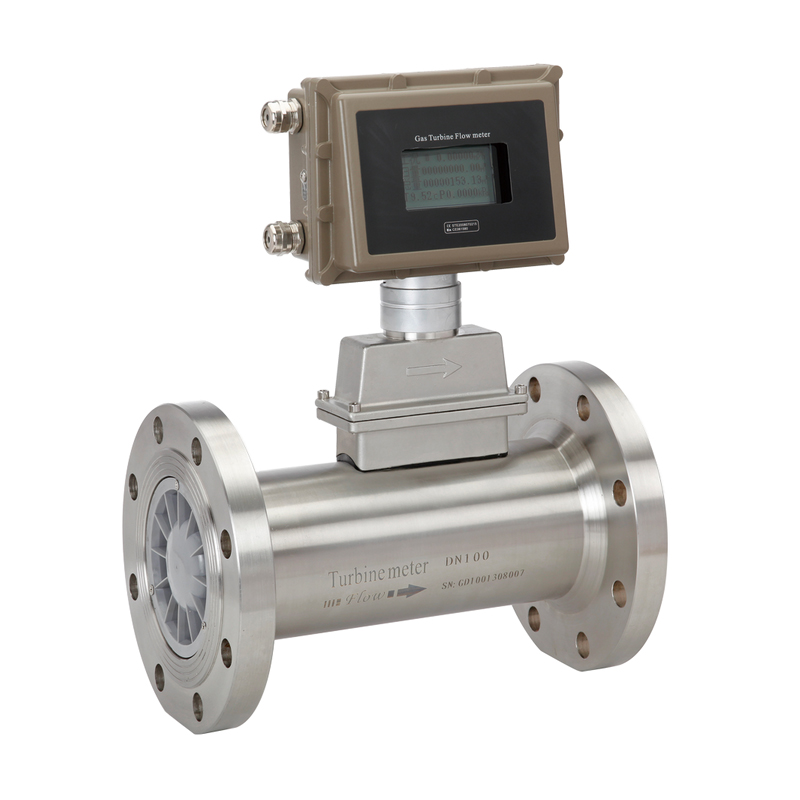

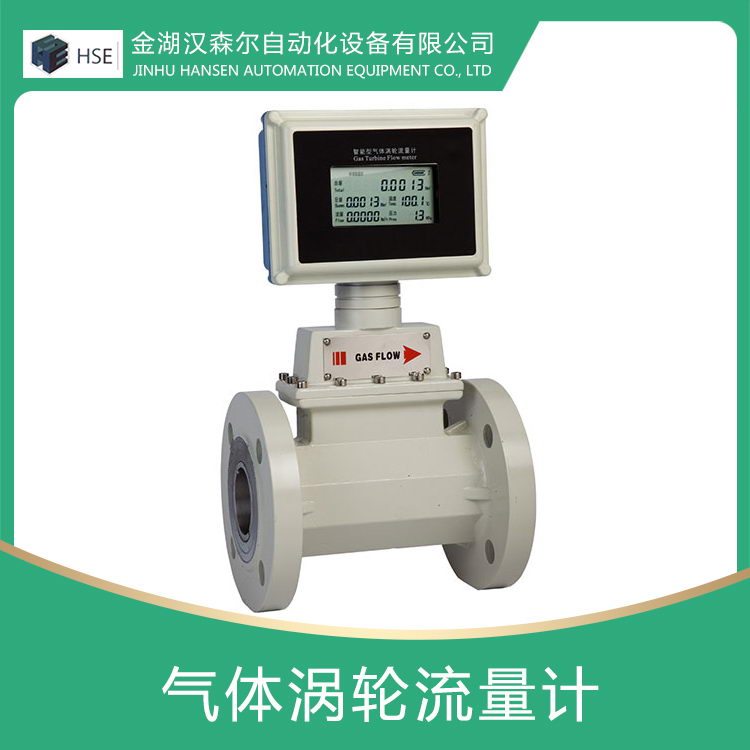

气体涡轮流量计
产品简介
/ product introduction
HSGW型气体涡轮流量计采用涡轮进行测量。它先将流速转换为涡轮的转速，再将转速转换成与流量成正比的电信号。这种流量计用于检测瞬时流量和总的积算流量，其输出信号为频率，易于数字化。图中感应线圈和永久磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时，磁路的磁阻发生变化，从而产生感应信号。信号经放大器放大和整形，送到计数器或频率计，显示总的积算流量。同时将脉冲频率经过频率－电压转换以指示瞬时流量。叶轮的转速正比于流量，叶轮的转数正比于流过的总量。涡轮流量计的输出是频率调制式信号，不仅提高了检测电路的抗干扰性，而且简化了流量检测系统。它的量程比可达10:1,精度在±0.2%以内。惯性小而且尺寸小的涡轮流量计的时间常数可达0.01秒。
产品特点
/ product characteristic2. 采用先进的超低功耗单片微机技术，整机功能强、功耗低、性能优越。
3. 具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%
4. 仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性强
5. 采用EEPROM对累积流量、仪表系数掉电保护，保护时间大于10年
6. 采用高性能MCU中央处理器，完成数据采集处理显示输出、累积流量瞬时流量同
7. 屏显示方便的人机界面实现， 以标准485形式进行数据传输。
8. 采用全硬质合金（碳化钨）屏蔽式悬臂梁结构轴承，集转动轴承与压力轴承于一体，大大提高了轴承寿命，并可在有少量泥沙与污物的介质中工作。
9. 采用1Cr18Ni9Ti全不锈钢结构，（涡轮采用2Cr13）防腐性能好。
10. 容易维修，有自整流的结构，小型轻巧，结构简单，可在短时间内将其组合拆开， 内部清洗简单。
11. 有较强抗磁干扰和振动能力、性能可靠、寿命长
12. 现场显示型液晶屏显示清晰直观，功耗低，3V锂电池供电可连续运行5年以上，
13. 耐腐蚀，适用于酸碱溶液
技术参数
/ technical parameters插入式：DN100～DN2000
精度等级： 管道式：±0.5级，±1.0级
插入式：±1.5级、±2.5级
环境温度： -20℃～50℃
介质温度： 测量液体：-20℃～120℃
测量气体：-20℃～80℃
大气压力： 86KPa～106KPa
公称压力： 1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
防爆等级： ExdIIBT4
连接方式： 螺纹连接、法兰夹装、法兰连接、插入式等
直管段要求：气体：上游直管段应≥10DN，下游直管段应≥5DN
液体：上游直管段应≥20DN，下游直管段应≥5DN
插入式：上游直管段应≥20DS，下游直管段应≥7DS（DS为管道实测内径）
显示方式： （1）远传显示： 脉冲输出、电流输出(配显示仪表)
（2）现场显示：8位LCD显示累积流量，单位(m3) 4位LCD显示瞬时流量，单位(m3/h)、电池电量、频率、流速
温度压力补偿型：
A、显示标准瞬时流量及标准累计流量
B、显示当前压力、温度、电池电压
输出功能：
（1）脉冲输出，p-p值由供电电源确定
（2）4～20mA两线制电流输出
（3）单位体积脉冲输出及传感器原始脉冲输出
（4）带有RS485通迅接口
供电电源：
（1）DC5～24V
（2）标准型3V锂电池安装于仪表内部可连续使用八年以上
（3）温压补偿型3V锂电池安装于仪表内部可连续使用四年以上
（4）传输距离：传感器至显示仪距离可达500m
产品选型
/ product selection
|
产品图片 |
|
|
|
||
|
仪表型号 |
HSGW-1 |
HSGW-2 |
HSGW-3 |
HSGW-4 |
HSGW-5 |
|
信号输出 |
脉冲 |
4-20mA |
无 |
4-20mA |
可选4-20mA/脉冲 |
|
供电电源 |
+24VDC±15% |
+24VDC±15% |
锂电池 |
24VDC±15% |
24VDC±15%+锂电池 |
|
精度等级 |
2.5~1.5级 |
1.5~1.0级 |
1.5~1.0级 |
||
|
测量范围 |
标准量程 |
标准量程或扩展量程 |
标准量程或扩展量程 |
||
|
显示器 |
无 |
有 |
有 |
||
|
温压补偿 |
无 |
无 |
有 |
||
|
通讯接口 |
无 |
无 |
RS485 |
||
|
实时记录 |
无 |
无 |
有 |
||
|
仪表材质 |
铝合金或不锈钢 |
铝合金或不锈钢 |
铝合金或不锈钢 |
||
|
防爆等级 |
ExdIIBT6或ExiaIICT4 |
ExdIIBT6或ExiaIICT4 |
ExdIIBT6或ExiaIICT4 |
||
|
防护等级 |
IP65 |
IP65 |
IP65 |
||
|
整机功耗 |
＜1W |
＜1W |
＜1W |
||
|
仪表通经 |
DN25~DN300 |
DN25~DN300 |
DN25~DN300 |
||
|
安装方式 |
法兰安装 |
法兰安装 |
法兰安装 |
||
|
介质温度 |
-20℃~80℃ |
-20℃~80℃ |
-20℃~80℃ |
||
|
环境温度 |
-30℃~60℃ |
-30℃~60℃ |
-30℃~60℃ |
||
