热式气体质量流量计
产品简介
/ product introduction
根据热效应的金氏定律,加热功率P、温度差△T（TRH-TRMG）与质量流量Q有确定的数学关系式。 P/△T=K1+K2 f(Q)K3 K1、K2、K3是与气体物理性质有关的常数。 热式气体质量流量计独特的温度差测量方式克服了采用恒温差原理的热式气体质量流量计测量煤气流量时因煤气中含水、油和杂质而造成的很大的零点漂移，导致无法测量的弊端。它也可以用于测量湿气体的质量流量，如矿井下瓦斯抽放、送风，排风系统中的风量（速）的实时检测。
产品特点
/ product characteristic◆多至24点流量测量
◆输出模拟量的校正多点非线性曲线修正
◆宽量程比100：1
◆流量与温度同时检测，切换显示
◆大口径小流量测量，可做泄露检测
◆采用专有技术“双平衡结构”封装传感器
◆专有高湿、高温算法，介质温度可达500℃
◆直接质量流量检测，无需温度压力补偿
技术参数
/ technical parameters
|
性能 |
技术参数 |
||||
|
精度 |
±1-2% |
||||
|
重复性 |
±0.2% |
||||
|
量程上限 |
60m/s |
||||
|
量程下限 |
0.05m/s |
||||
|
适用管径范围 |
φ3-φ2000 |
||||
|
适用流量范围 |
0-5000Nm3/h（φ250空气） |
||||
|
适用压力范围 |
<2MPa <10MPa |
不需要压力补偿 |
|||
|
适用介质温度范围 |
0-100℃ -10-150℃ -30-200℃ |
不需要温度补偿 |
|||
|
适用材质 |
乙炔气除外一切气体。含尘、含砂、含温气，各种腐蚀性气体 |
||||
|
传感器直径 |
φ2.5 φ3 |
插入式传感器探杆外径 |
φ19（标准）、φ16、φ12、φ10、φ8、φ6 |
||
|
传感器材料 |
1Cr18Ni9Ti、哈氏合金、钛、316L、铝、304不锈钢 |
||||
|
探杆材料（保护管） |
1Cr18Ni9Ti、304不锈钢、316L |
||||
|
变送器外壳材质 |
压铸铝 |
表面处理 热喷涂 |
颜色 宝石兰、灰白 |
||
|
仪表供电 |
220V、110V、18-32VDC |
||||
|
输出 |
4-20mA、计算机接口232和485 |
||||
|
负载能力 |
250Ω |
||||
|
现场显示 |
LED8位累计、4位瞬时。LCD显示、12位累计、6位瞬时（定货时需事先约定） |
||||
|
供货类型 |
分体结构-变送器+流量积算仪 一体化结构-变送器本身带流量积算仪 |
||||
|
结构形式 |

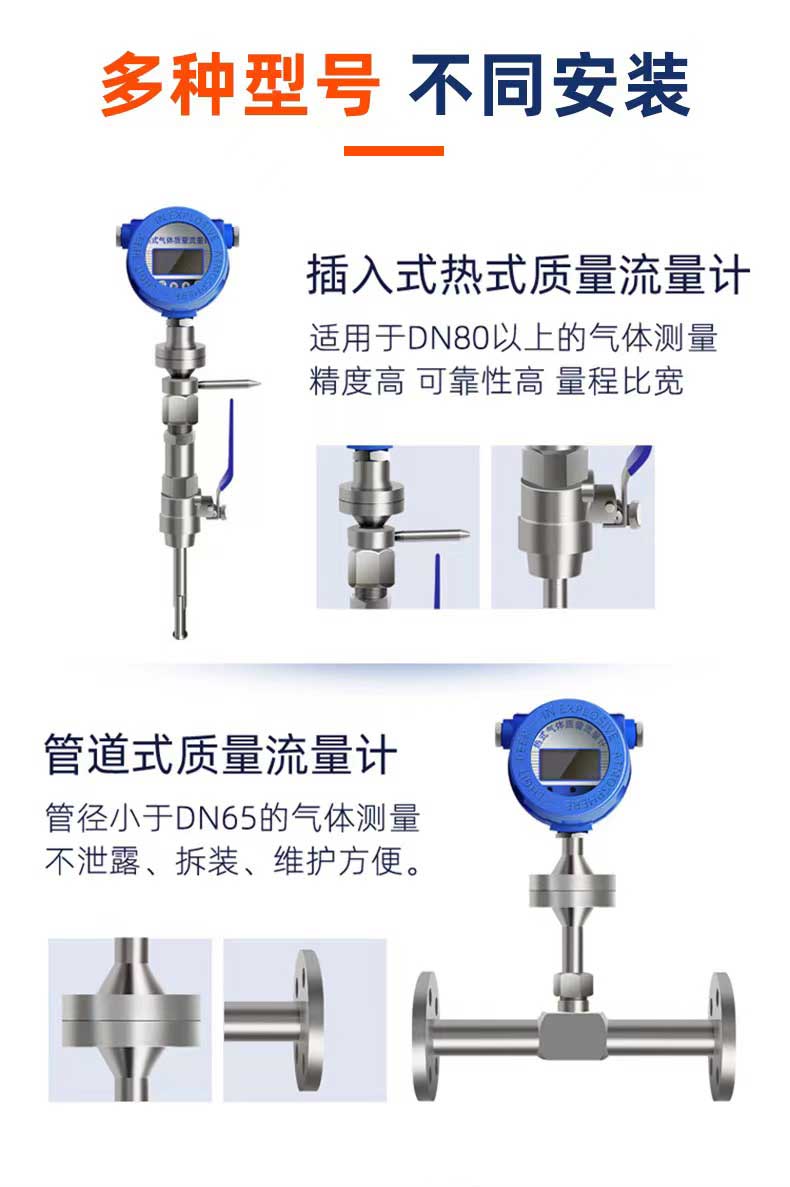

插入式和管道式 |
||||
|
报警 |
1-2路继电器干结点、5A/220V、5A/30VDC、键入设定 |
||||
|
防护等级 |
IP65 |
||||
|
电缆出线孔 |
M20×1.5 |
||||
|
使用寿命 |
5年 |
||||

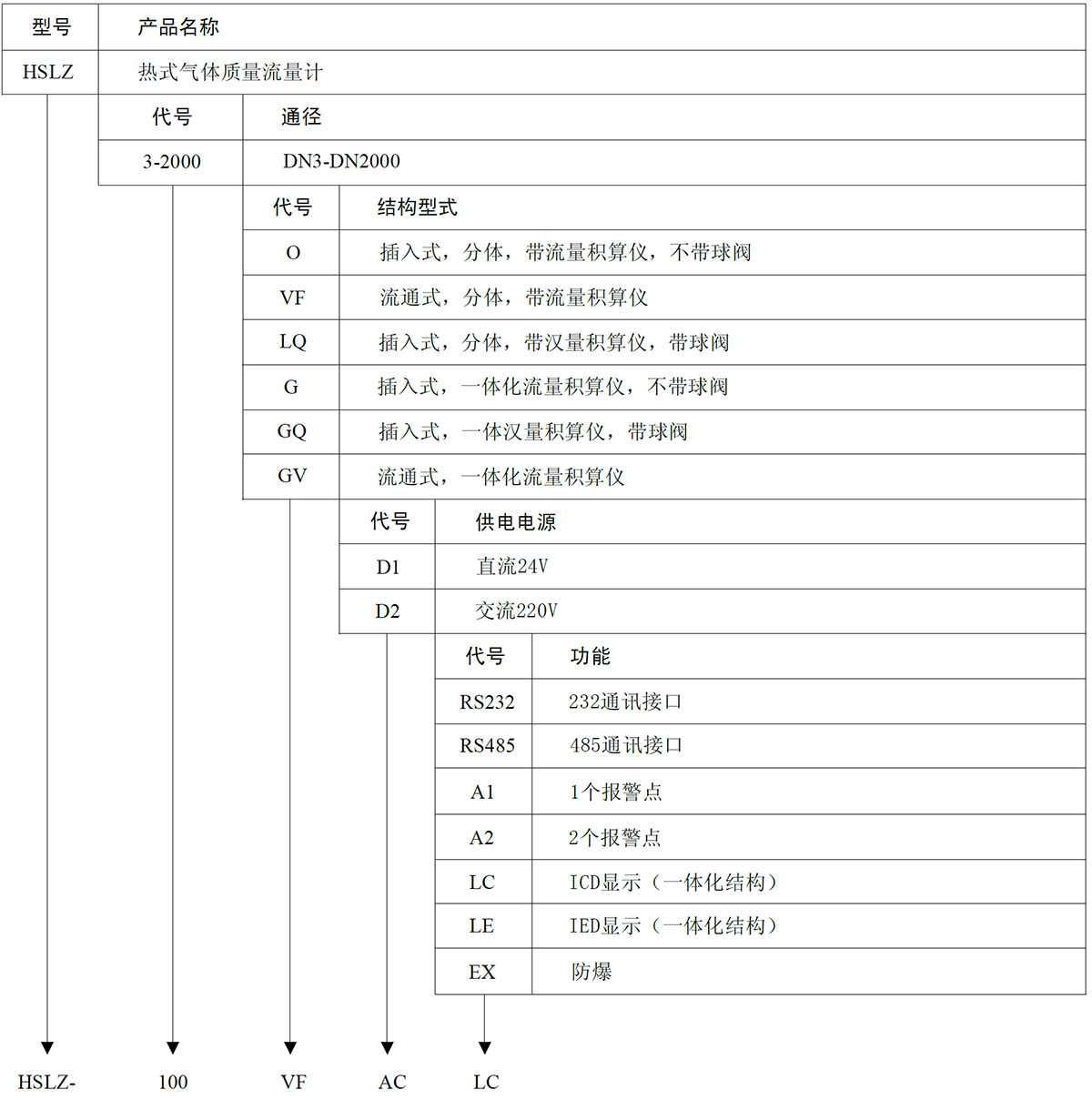

产品选型
/ product selection
(2)分体结构：流量积算仪是配套的，必须购买，变送器输出4-20mA线性度低，经过二次仪表才线性化。同时二次仪表给变送器供电，供电电流能力>300mA
(3)上面选型确定后，其法兰尺寸，插杆长度，传感器材料，自然的将符合说明书中所述。
(4)LED显示：4位瞬时流量，8位累计流量LCD显示：6位瞬时流量，12位累计流量
