智能电磁流量计

发布时间:2022-05-23
智能电磁流量计

产品概述

/ product introduction
HSD/HSCD电磁流量计是一种根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表,现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。电磁流量计除可测量的一般导电液体的流量外,还可测量液固两相流,高粘度液流及盐类、强酸、强碱液体的体积流量。
产品特点 技术参数 产品选型
订购热线:18915190866

产品简介

/  product introduction

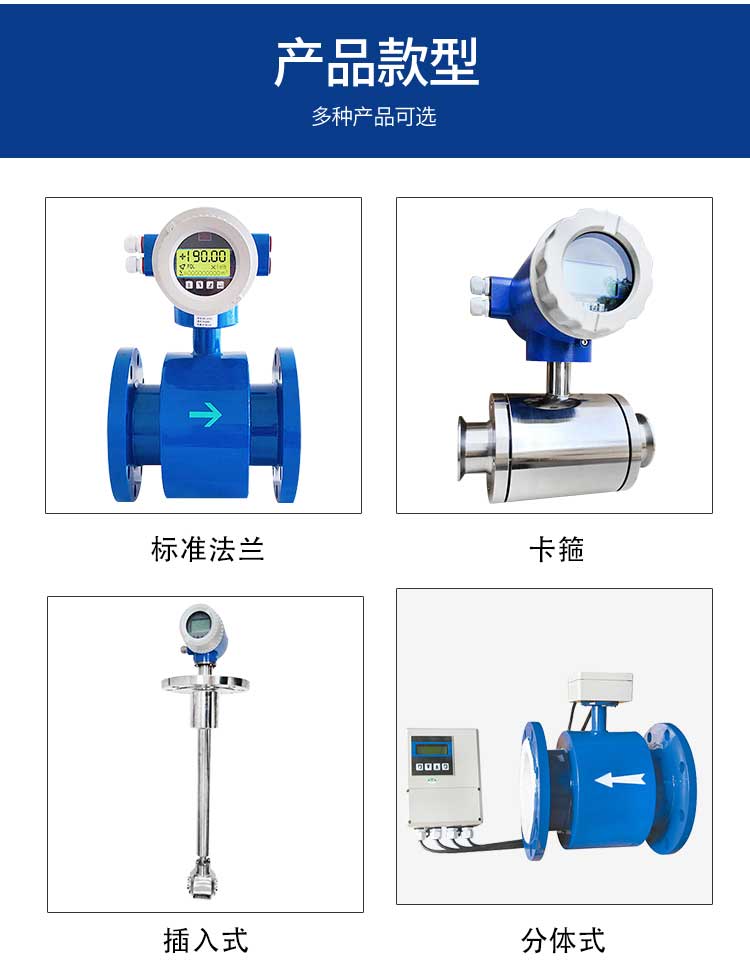

        HSD/HSCD系列智能电磁流量计按安装方式分为管道式和插入式两种类型。两种型式均由传感器和智能信号转换器组成,根据转换器与传感器的装配形式可分为一体式和分体式二种结构。
       一体式:转换器与传感器直接装配成一个整体,不可分离。常用于环镜状况较好的现场。
       分体式:转换器通过一根专用电缆与传感器组成的一台产品,传感器安装在现场,转换器安装在条件较好的场所。常用于环镜状况较差的现场,如地进里,高温旁,人员不便到达的地方。管道式一般适用于中小口径的测量,特殊情况可定制,插入式一般适用于较大口径管道流量的测量。

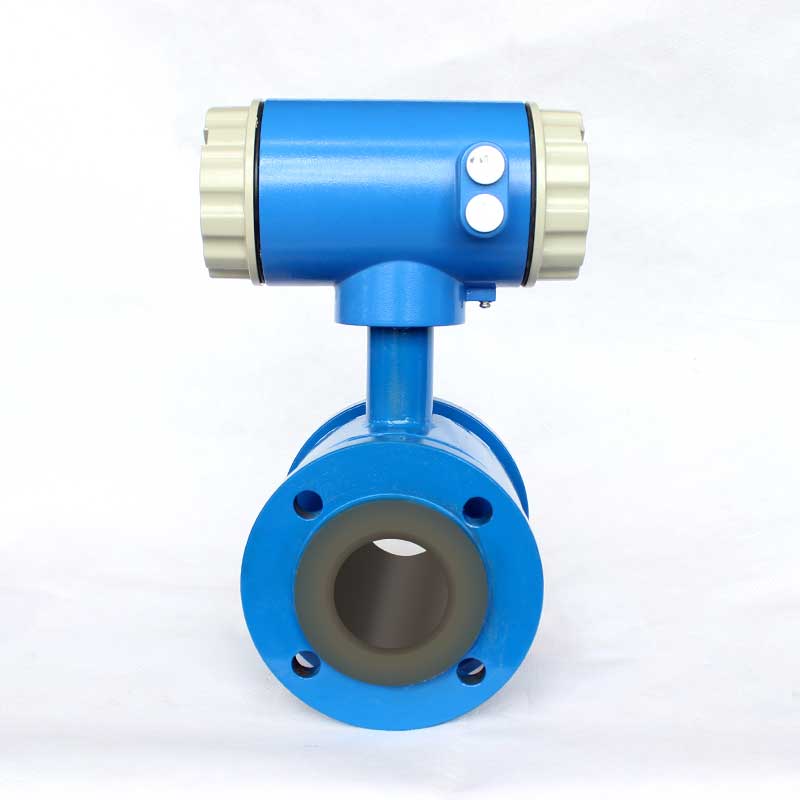

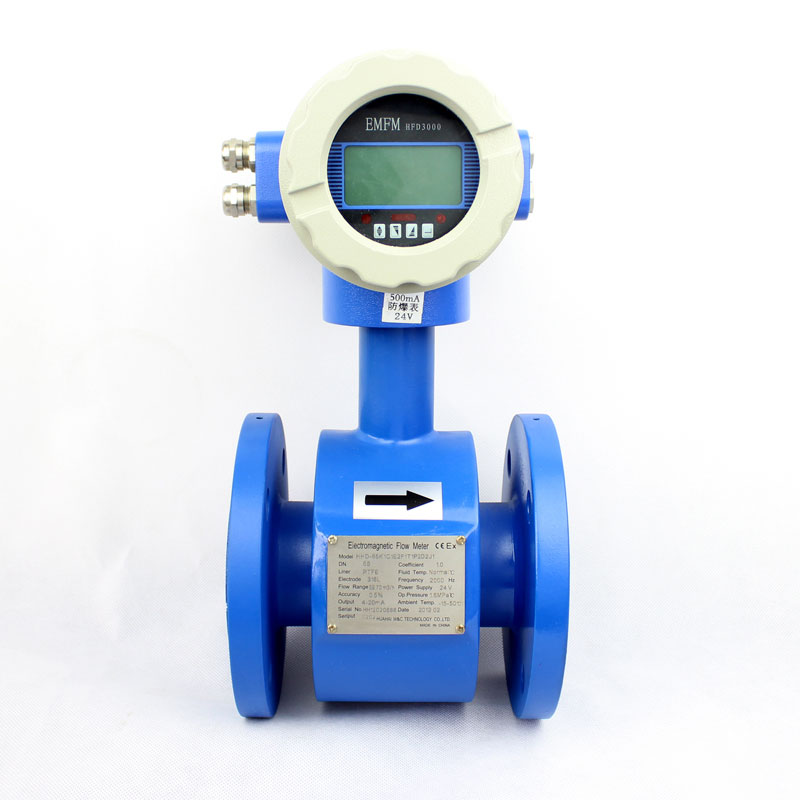

电磁流量计电磁流量计

产品特点

/  product characteristic

u电磁流量计结构简单、可靠、无可动部件、工作寿命长。

u电磁流量计无截流阻流部件,不存在压力损失和流体堵塞现象。

u无机械惯性,响应快速,稳定性好,可应用于自动检测、调节和程控系统。

u电磁流量测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响。

u电磁流量计采用聚四氟乙烯或橡胶材质衬里和HC、HB、316L、Ti等电极材料的不同组合可适应不同介质的需要。

u备有管道式、插入式等多种流量计型号。

u电磁流量计采用EEPROM存贮器,测量运算数据存贮保护安全可靠。

u具备一体化和分离型两种型式。

u高清晰度LCD背光显示。

技术参数

/  technical parameters

项目

管道式

插入式

公称通径

DN15~DN2600

≥DN200

介质电导率

≥5μs/cm

≥5μs/cm

基本误差

0.5级,1.0级(随口径区分)

±2.5%F·S

流速范围

0.5~10m/s  推荐1~5 m/s

0.5-10 m/s

环境温度

传感器-40℃~80℃,转换器-15℃~50℃

-40~55+℃

介质温度

≤120℃(聚四氟乙烯或F46)

(被测介质大于120℃时,订货时请加以说明)

-26~+150℃

连接方式

GB/T91199-2000标准法兰

GB/T9119-2000标准法兰

螺纹连接,球阀规格:DN50

工作压力

DN15-DN80:4.0Mpa  DN100-DN150:1.6Mpa

≥DN400:1.0Mpa特殊规格订货时请注明

0.25Mpa~4.0Mpa

特殊规格订货时请注明

输出信号

电流输出:4~20mADC(负载电阻0~500Ω);    频率输出:0~1kHz(负载电阻≥3000Ω),电压输出:0~5VDC;

消耗功率

≤15W

≤15W

供电电源

交流:~220V,50Hz;直流:+24V;

衬里材料

聚四氟乙烯;橡胶

橡胶

电极材料

0Cr18Ni12Mo2Ti,哈氏合金B、钽、钛、不锈钢涂覆碳化钨

通信接口

RS-232;RS-485;HART

安装形式

一体式;分体式

励磁方式

低频脉冲直流励磁

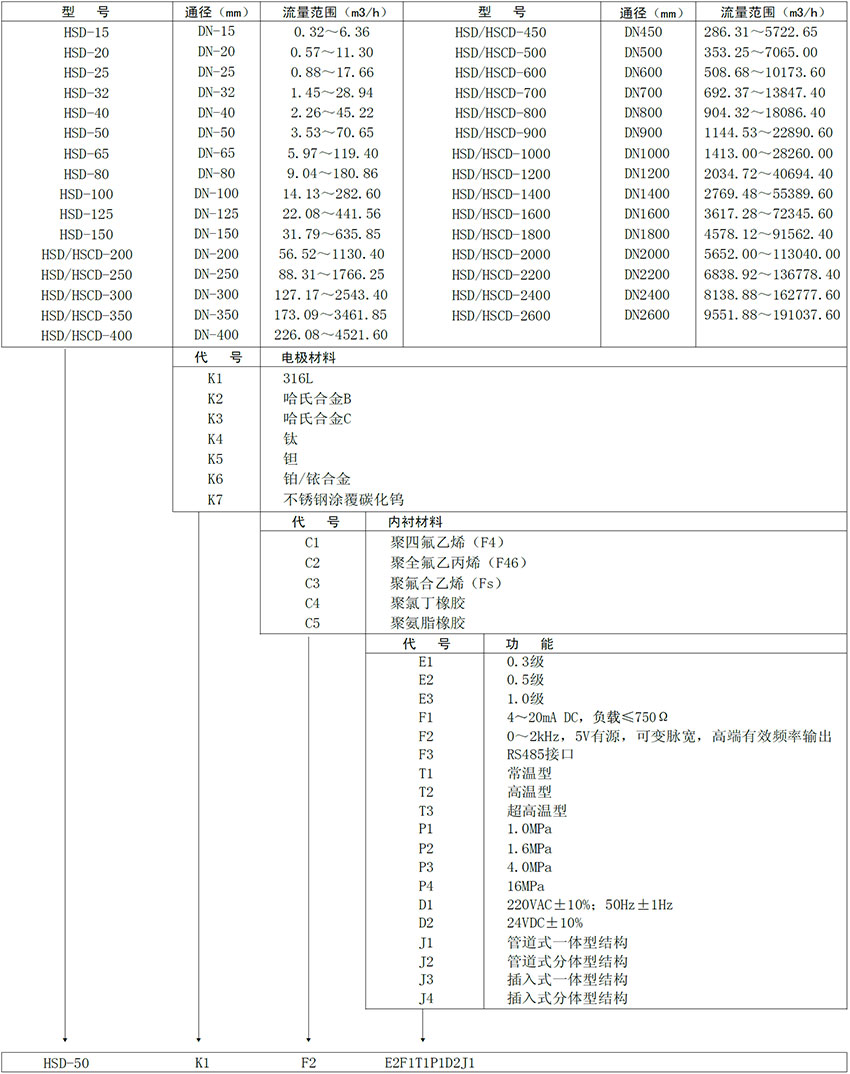

产品选型

/  product selection
电磁流量计

电磁流量计
