热电偶
产品简介
/ product introduction
热电偶的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就指示出热电偶所产生的热电动势的对应温度值。
热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温度有关，和热电极的长度、直径无关。

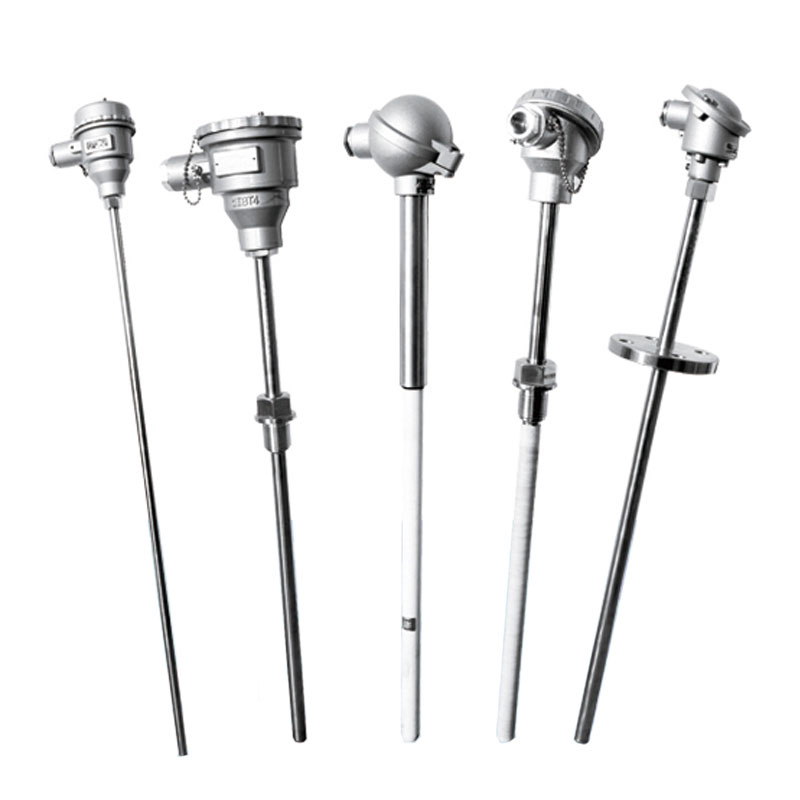

装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各种安装固定装置组成。
产品特点
/ product characteristic
●高铬铸钢整体钻孔，耐高温耐冲击耐磨；
●直径任选满足各种窑孔径要求，快速反应功能，较强的稳定性；
●任意可供选择的保护管长度；
●不需预热即可使用；
●多种安装方式（直插式、螺纹固定、活动法兰、固定法兰）；
●配数显表头可就地显示；
●可内置变送器，输出4-20mA，长距离传送电流信号，减少由于导线传输引起的误差；
●使用环境温度范围宽，工作稳定可；
●耐磨材料工艺：耐磨材料是在合金基材的金属表面通过高压电脉冲产生局部chao高温把基材金属工艺处理，不同于金属涂层那样让一种金属附在基材上，而是在基材金属表面重新生成一种新合金，该金属层和内部基材本质原是一个整体，因此耐磨性能大大提高；
●经过处理的钨碳合金表面硬度达到洛氏HRC76（约为维氏1750，陶瓷等级）是普通不锈钢硬度的10 倍；
●表面合金层与基材不锈钢生成一个整体，因此热膨胀系数和脆性相同，不会在高温下开裂；
●耐高温性能好，耐磨合金层耐温可达1800，长期可在1200温度下正常使用；
●由于是钨碳化合物，耐氧化性能是316不锈钢的两倍；
●使用寿命长，在燃煤CFB锅炉床温上使用保质期12个月。
技术参数
/ technical parameters|
热电偶类别 |
代号 |
分度号 |
测量范围℃ |
允许误差△t℃ |
|
铂铑 30--铂铑 6 |
WRR |
B |
0～1800 |
±1.5℃或±0.25﹪t |
|
铂铑 10--铂 |
WRP |
S |
0～1600 |
±1.5℃或±0.25﹪t |
|
镍铬--镍硅 |
WRN |
K |
0～1300 |
±2.5℃或±0.75﹪t |
|
镍铬--铜镍 |
WRE |
E |
0～800 |
±2.5℃或±0.75﹪t |
●绝缘电阻：＞100MΩ（常温下）；
●试验电压：500VDC；
●电气出口：M20×1.5 NPT1/2；
●连接尺寸：M27×2 NPT3/4；
●防护等级：IP65；
●精度等级：I级(±1.5℃或±0.4%∣t∣℃)；
●法兰标准：美国标准 ASME/ANSIB116.5-88 德国标准 DIN26282638-1975。
