80G雷达物位计HSRD813

发布时间:2022-05-22

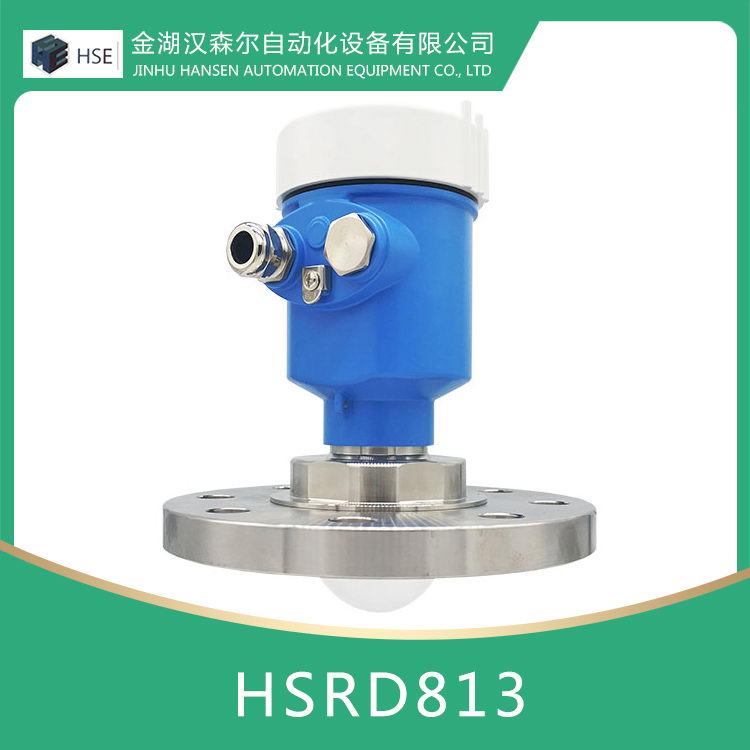

80G雷达物位计HSRD813

产品概述

/ product introduction
采用80GHz 频率进行测量的雷达液位测量仪。雷达波束具有独特的聚焦能力。相对于26G 或6G 雷达具有频率更高,波长更短,波束角更小,能量更集中的特点。即便是在带有内装件,如:加热盘管或搅拌装置的容器中,传感器也能提供可靠的测量结果,容器内壁上的附着物也不影响精准的测量结果。
产品特点 技术参数 产品选型
订购热线:18915190866

产品简介

/  product introduction


        HSRD81系列80G雷达物位计采用调频连续波(FMCW) 技术。天线发射高顿的调频雷达信号,雷达信号的频率线性增加。发射的雷达信号经被测量介质反射后由同一天线接收。在同一时刻,发射信号频率与接收信号频率的频率差与被测距离成正比。采集到的频率差信号,经快速傅里叶变换(FFT) 得到反射回波的频谱,并以此计算得出待测月标的距离。

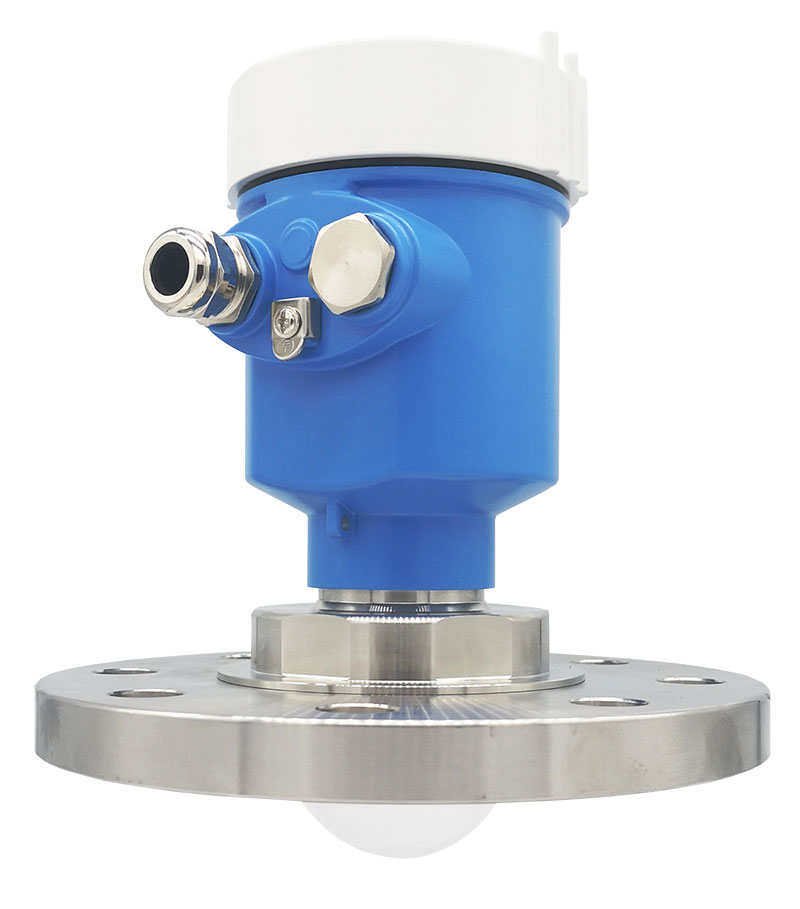

80G雷达物位计

产品特点

/  product characteristic

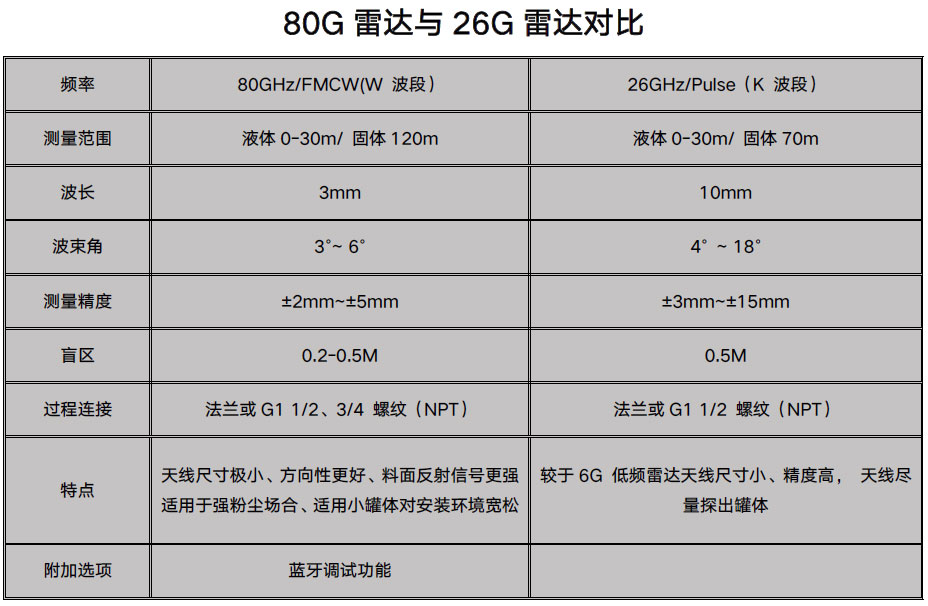

        80G 雷达相对于26G 或6G 雷达具有频率更高,波长更短,波束角更小,能量更加集中的特点,加上FMCW 技术的应用,使其具有以下特点:
          量程大,盲区小
          波束角小,天线尺寸小,便于安装。受罐体接管尺寸,障碍物影响小
          测量精度高,抗干扰能力强,可靠性高。
80G雷达液位计

技术参数

/  technical parameters
应用:      液体
测量范围:0~10m/0~30m/0~120m
过程连接:螺纹
过程温度:(-40~120)℃/(-40~200)℃
过程压力:(-0.1~0.1)MPa/(-0.1~2.5)MPa
精度:      ±2mm
天线材质:透镜天线/不锈钢+PTFE
频率:      80GHz
防爆等级:Exia IICT6/Exd IICT6
防护等级:外壳铝壳IP67/ 塑料壳IP65
输出信号:(4~20)mA/HART/RS485(Modbus)
现场显示:点阵液晶,可显示曲线(标配)
供电:      两线制(DC24V)
                四线制(DC24V 或AC220V)

产品选型

/  product selection

80G雷达液位计
