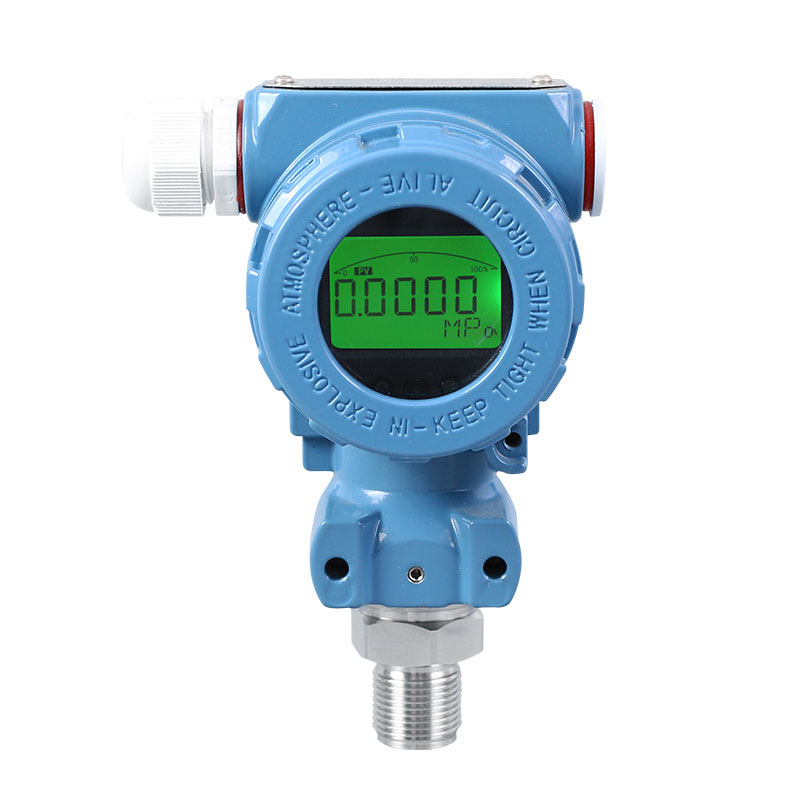

扩散硅压力变送器
产品简介
/ product introduction
HS系列2088压力变送器采用国际先进水平的传感器，配合高精度电子元件，经激光调阻和温度补偿，线形补偿、信号放大、V/I转换、压力过载限流等信号处理等严格的工艺过程装配而成，直接用3位半数字显示压力值并输出工业标准的(4～20)mA信号。该产品经长期老化及稳定性考核等工艺进行了筛选，具有抗过压、过流、反向、雷击和电磁干扰等功能，具有较高的性价比。产品性能稳定可靠，安装方便。
产品特点
/ product characteristic2、0.20%参考精度(包括线性、迟滞性和重复性)、高可靠性、高稳定性
3、零点和量程可调；激光调阻温度补偿
4、可选的液晶表头(刻度可调)
5、小巧,质轻,易于安装和运输
6、稳定，可靠，易于维护，抗射频干扰
7、无安装位置影响
技术参数
/ technical parameters|
应 用 |
测量压力、差压、液位、流量等多种工业参数，可以广泛应用于石油、化工、电力、冶金等行业。 |
|
测量对象 |
液体、气体、蒸汽 |
|
精度 |
精度为所调量程的±0.075%。若所调量程<1/10最大量程，则精度为所调量程的±[0.025+0.005×（最大量程/所调量程）]% |
|
环境温度 |
-40℃～85℃ （无显示） / -30℃～70℃ （有显示） / 30℃～60℃ （防爆型式 IC） |
|
贮藏温度 |
-40℃～100℃（无显示） / -40℃～85℃ （有显示） |
|
介质温度 |
-20℃～+550℃ |
|
环境湿度 |
5%～100%RH |
|
温度影响 |
每28℃（50℉）变换时的影响所调量程≥0.1最大量程：±[0.019% 最大量程 +0.125% 所调量程]所调量程＜0.1最大量程：±[0.025%最大量程+0.125%所调量程] |
|
阻尼调整 |
时间常数0～15秒 |
|
更新时间 |
0.2秒 |
|
启动时间 |
≤5秒 |
|
显示 |
可选的6位数字及5位字母LCD液晶显示模块 |
|
负载电阻 |
0～1500Ω（通常情况时） / 250～550Ω（使用HART通讯时） |
|
输出 |
模拟：2线的4～20mA / 数字：HART，FF，PA等信号 |
|
电源 |
9～32VDC（FF、PA仪表） / 9～17.5VDC（FF、PA防爆型仪表） |
|
绝缘 |
在端子与外壳之间：500Vrms（707VDC） |
|
长期稳定性 |
12个月为最大量程的±0.1% |
|
静压影响 |
最大量程的±0.25%/13.8MPa |
|
安装位置影响 |
最大零点漂移为0.24kPa |
|
电源影响 |
小于所校量程的0.005%/V |
|
防爆性能 |
本质安全型 Ex ia IIC T4 |
|
防护等级 |
IP65 |
|
振动影响 |
任意轴向0～200Hz，误差为最大量程的±0.05%/g |

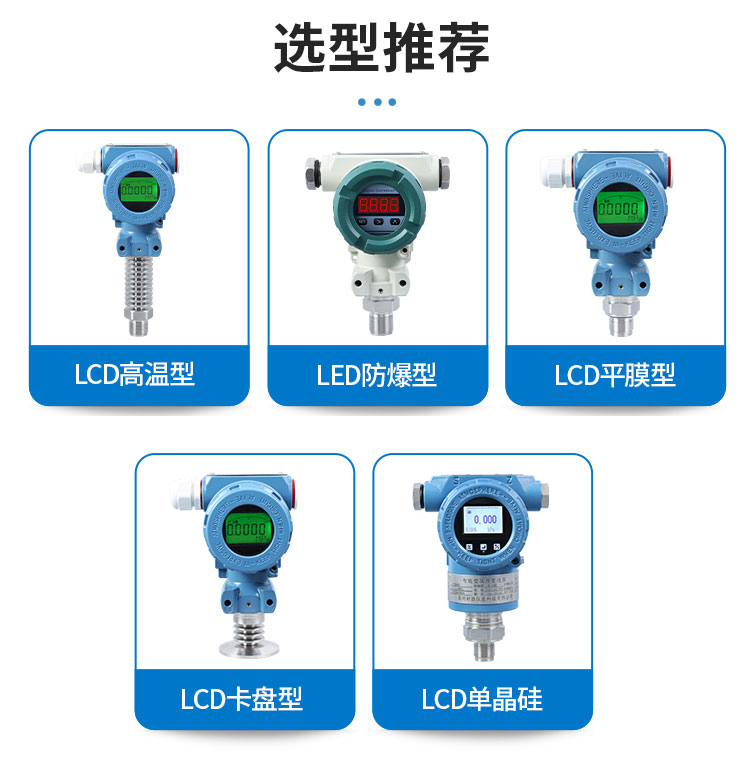

产品选型
/ product selection|
代码 |
2088压力变送器型号 |
|
HS2088A |
汉森尔 2088压力变送器 |
|
HS2088B |
汉森尔2088差压变送器 |
|
HS2088C |
汉森尔2088中高温压力变送器 |
|
HS2088W |
汉森尔2088卫生型压力变送器 |
|
HS2088F |
汉森尔2088小巧型压力变送器 |
|
代码 |
测压类型 |
|
AP |
绝压 |
|
GP |
表压 |
|
DP |
差压 |
|
代码 |
测量范围 |
|
|
见表 19 |
|
代码 |
准确度等级 |
|
1 |
0.1级 |
|
2 |
0.2级 |
|
5 |
0.5级 |
|
代码 |
防爆类型 |
|
P |
普通型 |
|
d |
隔爆型dⅡBT4 |
|
i |
本质安全型 iaⅡCT6 |
|
代码 |
显示类型 |
|
/ |
无现场显示 |
|
M1 |
(0～100)%线性指针表 |
|
M3 |
3 1/2位LCD数字显示器 |
|
M4 |
3 1/2位LED数字显示器 |
|
M5 |
智能LCD显示器 |
|
代码 |
接口尺寸 |
|
2 |
M20X1.5 外螺纹 |
|
3 |
G1/2 外螺纹 |
|
T |
特殊规格 |
|
代码 |
接线方式 |
|
1 |
直接引线（不特别说明，按1米线提供） |
|
2 |
Hirschmann接头 |
|
3 |
航空插头 |
|
4 |
接线端子 |
|
T |
特殊规格 |
|
代码 |
输出信号 |
|
E |
(4～20)mA (1～5V)模拟信号 |
|
S |
(4～20)mA智能型，带HART协议 |
|
T |
特殊规格 |
|
代码 |
工作电源 |
|
2 |
24V DC |
|
5 |
220V AC,50Hz |
|
T |
特殊规格 |
