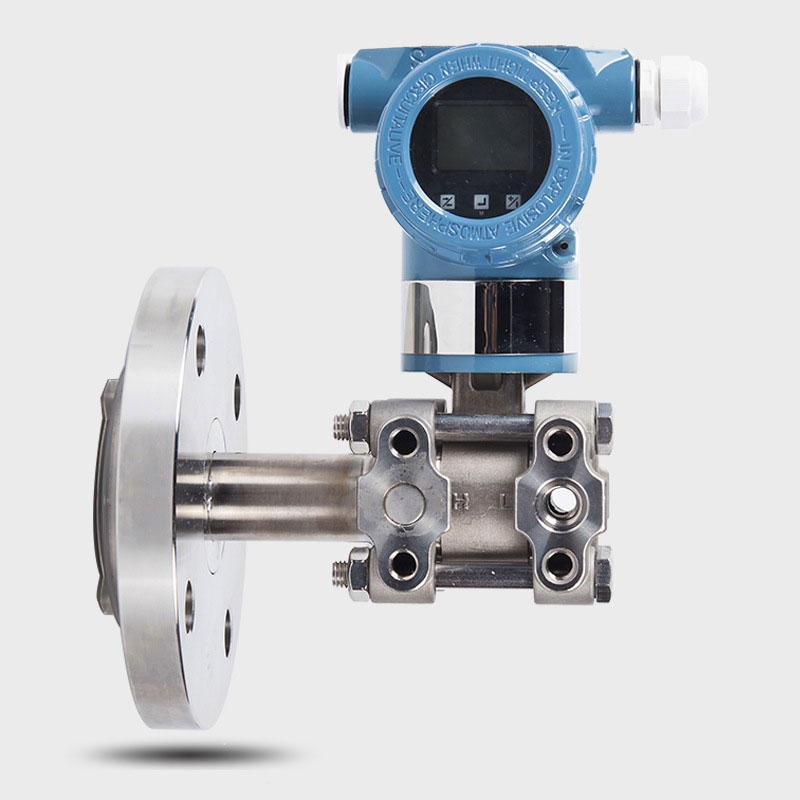

单法兰液位变送器
产品简介
/ product introduction
HS系列1151/3351LT型单法兰液位变送器，用于测量液体、气体或蒸汽的液位、密度、压力以及流量，然后将其转变成4-20mA+HART电流信号输出。并提供HART/Profibus PA/RS485等通讯协议。液位变送器的测量范围(未迁移时)为0-1kPa-3MPa。液位法兰的额定压力分别为：1.6/4MPa、6.4MPa、10MPa、150psi、300psi或600psi。
产品特点
/ product characteristic
●测量对象：开口或密封容器的液位
●准确度等级：0.1级、0.2级、0.5级
●测量范围：6kPa～20MPa
●测量型式：平法兰和插入式两种
●安装形式：直装和侧装
技术参数
/ technical parameters|
应 用 |
测量压力、差压、液位、流量等多种工业参数，可以广泛应用于石油、化工、电力、冶金等行业。 |
|
测量对象 |
液体、气体、蒸汽 |
|
精度 |
0.1级、0.2级、0.5级 |
|
环境温度 |
-40℃～85℃ （无显示） / -30℃～70℃ （有显示） / 30℃～60℃ （防爆型式 IC） |
|
贮藏温度 |
-40℃～100℃（无显示） / -40℃～85℃ （有显示） |
|
介质温度 |
-20℃～+550℃ |
|
环境湿度 |
5%～100%RH |
|
温度影响 |
每28℃（50℉）变换时的影响所调量程≥0.1最大量程：±[0.019% 最大量程 +0.125% 所调量程]所调量程＜0.1最大量程：±[0.025%最大量程+0.125%所调量程] |
|
阻尼调整 |
时间常数0～15秒 |
|
更新时间 |
0.2秒 |
|
启动时间 |
≤5秒 |
|
显示 |
可选的6位数字及5位字母LCD液晶显示模块 |
|
负载电阻 |
0～1500Ω（通常情况时） / 250～550Ω（使用HART通讯时） |
|
输出 |
模拟：2线的4～20mA / 数字：HART，FF，PA等信号 |
|
电源 |
9～32VDC（FF、PA仪表） / 9～17.5VDC（FF、PA防爆型仪表） 11.9～42VDC（HART仪表） / 11.9～30VDC（HART防爆型仪表） |
|
绝缘 |
在端子与外壳之间：500Vrms（707VDC） |
|
长期稳定性 |
12个月为最大量程的±0.1% |
|
静压影响 |
最大量程的±0.25%/13.8MPa |
|
安装位置影响 |
最大零点漂移为0.24kPa |
|
电源影响 |
小于所校量程的0.005%/V |
|
防爆性能 |
本质安全型 Ex ia IIC T4 |
|
防护等级 |
IP65 |
|
振动影响 |
任意轴向0～200Hz，误差为最大量程的±0.05%/g |
|
电磁兼容 |
符合GB/T 18268-2000 |
产品选型
/ product selection|
代码 |
变送器结构类型 ① |
|
HS3351 |
汉森尔3351型（直装式） |
|
HS3351 |
汉森尔3351型（侧装式） |
|
代码 |
测量类型 ② |
|
LT |
LT型液位变送器（直装式图16 与 侧装式图17自选） |
|
YDP/YGP |
远传装置变送器 |
|
代码 |
测量范围 ③ |
|
4E |
(0—6～40)kPa |
|
5E |
(0—40～200)kPa |
|
6E |
(0—0.16～1)MPa |
|
7E |
(0—0.4～2.5)MPa |
|
8E |
(0—1.6～8)MPa |
|
9E |
(0—4～20)MPa |
|
代码 |
准确度等级 ④ |
|
1 |
0.1级 |
|
2 |
0.2级 |
|
5 |
0.5级 |
|
代码 |
防爆类型 ⑤ |
|
P |
普通型 |
|
d |
隔爆型 dⅡBT4 |
|
i |
本质安全型 iaIICT6 |
|
代码 |
显示表头 ⑦ |
|
/ |
无现场显示 |
|
M1 |
(0～100)%线性指针表 |
|
M3 |
3 1/2位LCD数字显示器 |
|
M4 |
3 1/2位LED数字显示器 |
|
M5 |
智能LCD显示器 |
