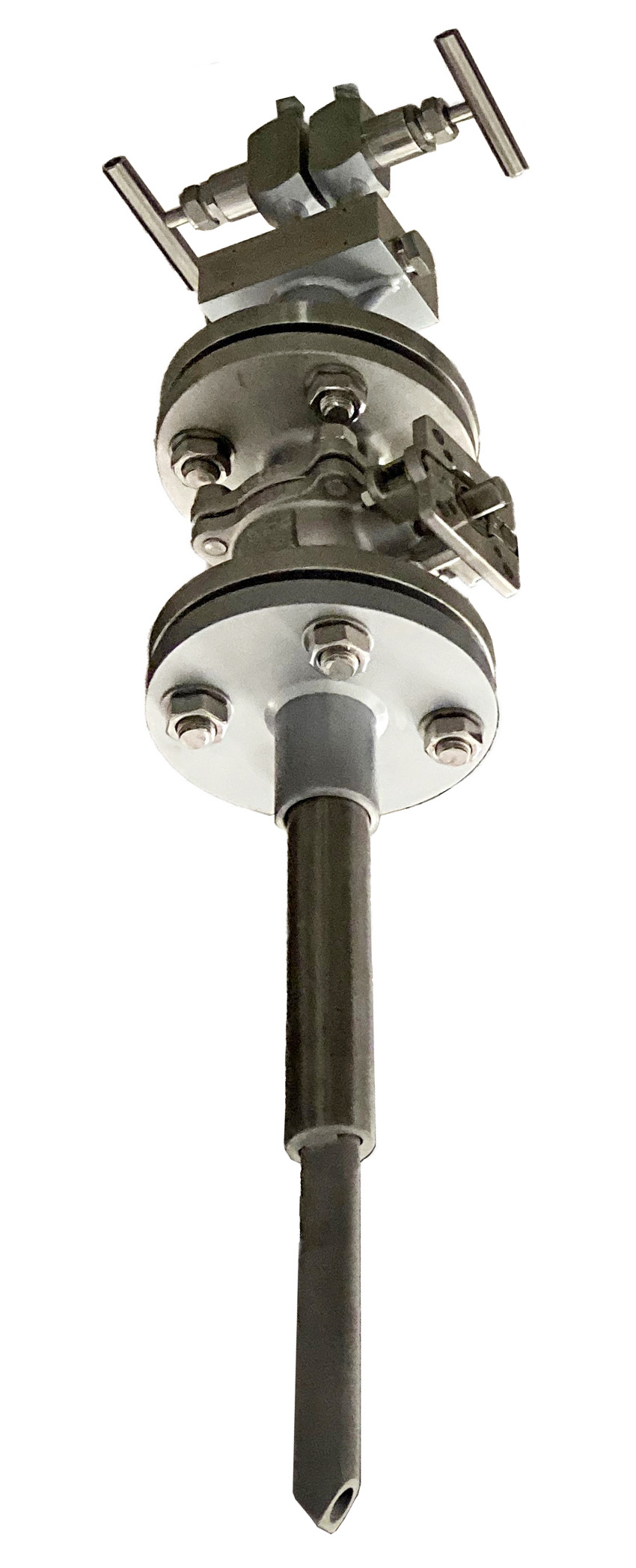

毕托巴流量计
产品简介
/ product introduction
产品特点
/ product characteristic2、精度高：在3%~100%的量程范围准确度为0.2%。
3、节约能源：毕托巴传感器截流面积很小，几乎无压力损失，运行成本大大降低。被国家发展改革委员会节能信息传播中心推荐为第61号节能产品。

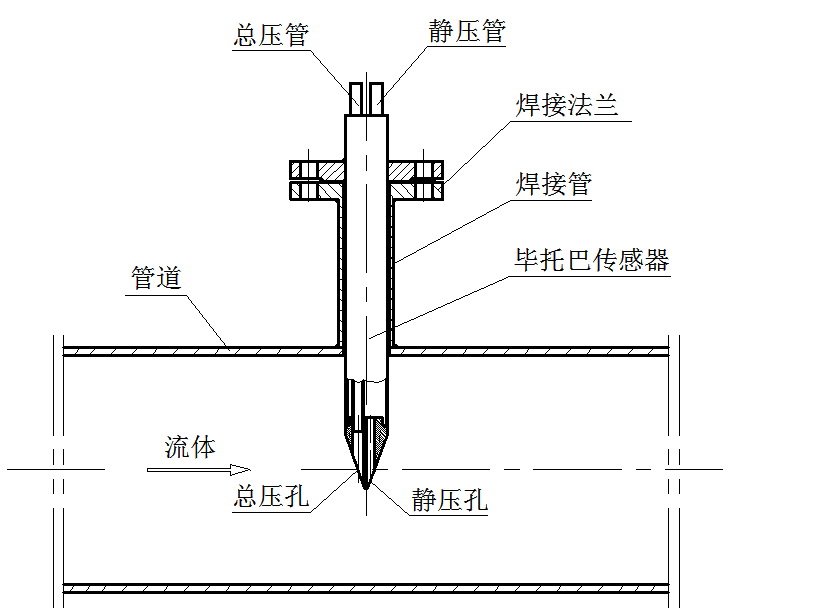

4、安装简便：只需在管道合适位置上开一个25~60mm的孔，把传感器插入管道中心即可。
5、维护方便：传感器本身无需维护。只需对差压变送器进行零点和满量程的检验以及二次表输入相应的电流进行定期检验。
6、可靠性：结构简单，设计合理。由于导压管内介质长期处于静止状态，所以测量精度能够长期保持稳定。
7、耐高温高压：由于传感器用1C18Ni9Ti制作而成，因此可耐高温650℃、压力32MPa。（特殊材料制成的传感器可耐高温1700℃）
8、测量流量范围广：气体流速在1m/s以上，液体流速在0.1m/s以上的介质都可以精确测量。对低流速、小流量、大管径测量效果尤佳。
9、在线安装和检修：不停产的情况下实现安装和检修。
技术参数
/ technical parameters适用管径：50mm~10m
精度等级：1.0%
量程比：1：30
直管段距离：前1D后1D本体材质：304、316、钛合金
特点：1、探头耐腐蚀，粘附，防堵
2、可计量不同形状规格管道
3、具有优良的低流速测量特性V≥0.3m/s
4、可以选在线安装装置，不停流量安装5、可在线插拔，进行维护
产品选型
/ product selection|
选型表 |
说明 |
|||||||
|
HSTB- |
|
毕托巴流量计 |
||||||
|
安装形式 |
M |
|
螺纹 |
|||||
|
F |
|
法兰 |
||||||
|
类型表示 |
|
S |
|
普通型 |
||||
|
M |
|
高温高压型 |
||||||
|
B |
|
防堵耐磨型 |
||||||
|
测量管径 |
|
25~2500 |
|
DN25~DN2500 |
||||
|
工作压力 |
|
1 |
|
0.6MPa |
||||
|
2 |
|
1.6MPa |
||||||
|
3 |
|
2.5MPa |
||||||
|
4 |
|
4.0MPa |
||||||
|
5 |
|
6.4MPa |
||||||
|
6 |
|
10.0MPa |
||||||
|
介质类型 |
|
LC |
|
干净液体 |
||||
|
GC |
|
清洁气体 |
||||||
|
LT |
|
易脏液体 |
||||||
|
GT |
|
易脏气体 |
||||||
|
VM |
|
饱和蒸汽 |
||||||
|
VH |
|
过热蒸汽 |
||||||
|
工作温度 |
|
1 |
|
120℃以下 |
||||
|
2 |
|
220℃以下 |
||||||
|
3 |
|
380℃以下 |
||||||
|
附件 |
|
空 |
不带附件 |
|||||
|
C |
带差压变送器 |
|||||||
|
F |
带流量积算仪 |
|||||||
|
CF |
带差压变送器和流量积算仪 |
|||||||
